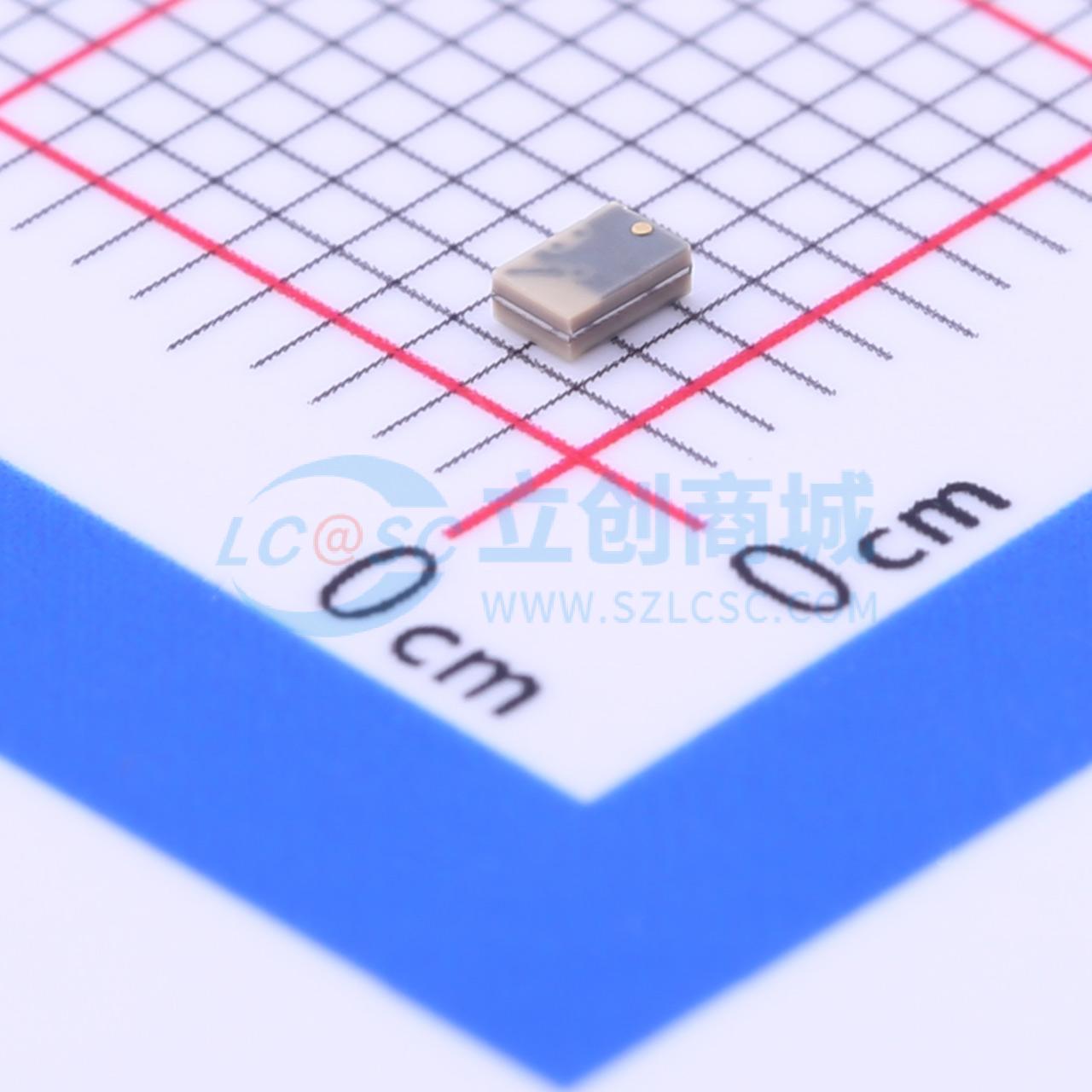

温馨提醒：图片仅供参考，商品以实物为准
BD0810J50200AHF
BD0810J50200AHF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD0810J50200AHF 是一款低剖面的次微型平衡到不平衡变压器，适用于下一代无线芯片组的差分输入和输出位置。它具有易于使用的表面贴装封装，覆盖 800-1000 MHz 频率范围，性能优于传统的陶瓷和集总元件巴伦。该变压器的不平衡端口阻抗为 50Ω，平衡端口阻抗为 200Ω，可将单端信号应用于现代半导体的差分端口。输出端口具有等幅（-3dB）和 180 度相位差。
- 品牌名称
- Anaren(安伦)
- 商品型号
- BD0810J50200AHF
- 商品编号
- C192014
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 800MHz~1GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:200Ω | |
| 共模抑制比(CMRR) | 24.6dB | |
| 插入损耗(最大值) | 0.7dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 5.9° | |
| 幅度差(最大值) | 0.6dB | |
| 回波损耗(最小值) | 14.5dB | |
| 工作温度 | -55℃~+85℃ |
