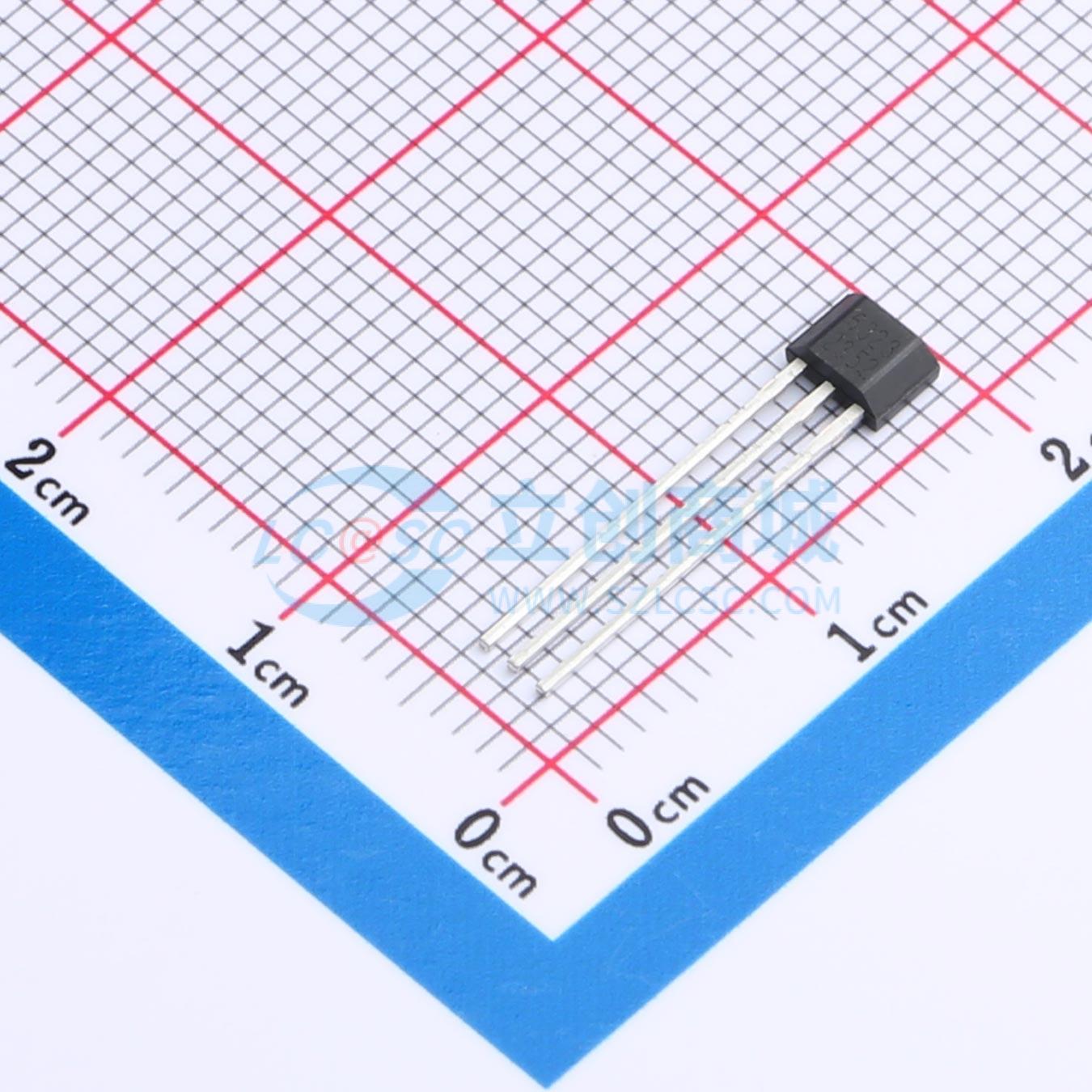

温馨提醒：图片仅供参考，商品以实物为准
HX6323KUA
超高灵敏度全极微功耗霍尔元件霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX6323是一款基于混合信号CMOS技术的无极性霍尔开关，采用了先进的斩波稳定技术，能够提供准确而稳定的磁开关点。在电路设计上，HX6323内部集成了霍尔效应片、电压调节器、休眠唤醒控制电路、信号放大滤波电路、偏移补偿电路、施密特触发器，推挽输出。采用优越的斩波技术在高温下减少了电压偏移。HX6323可以在 -40°C-125°C 温度范围工作，电源电压工作范围从1.8V到5.5V，低功耗，平均电流只有 0.9μA。封装形式为SOT-23和TO-92S，均符合无卤素标准。
- 品牌名称
- HUAXIN(华芯)
- 商品型号
- HX6323KUA
- 商品编号
- C20619606
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.1158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 全极型 | |
| 工作电压 | 1.8V~5.5V | |
| 工作电流 | 900nA | |
| 工作点(Gs) | ±2.6mT |
| 属性 | 参数值 | |
|---|---|---|
| 释放点(Gs) | ±1.4mT | |
| 输出类型 | 推挽 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器 |
商品概述
HX6323是一款基于混合信号CMOS技术的无极性霍尔开关，采用了先进的斩波稳定技术，能够提供准确而稳定的磁开关点。内部集成了霍尔效应片、电压调节器、休眠唤醒控制电路、信号放大滤波电路、偏移补偿电路、施密特触发器，推挽输出。采用优越的斩波技术在高温下减少了电压偏移。可以在 -40℃ - 125℃ 温度范围工作，电源电压工作范围从1.8V到5.5V，低功耗，平均电流只有0.9μA。封装形式为SOT - 23和TO - 92S，均符合无卤素标准。
商品特性
- 响应速度快25Hz
- 推挽输出无需外加上拉电阻
- 高灵敏度
- 高稳定性
- 宽工作电压范围：1.8V / 5.5V
- 超低功耗0.9μA@1.8V
- 良好的ESD静电性能>8kV
- 寿命长、体积小、安装方便
应用领域
- 笔记本电脑和平板电脑开关检测
- TWS耳机
- 手机电子锁
- 阀门位置检测
- 水表、气表、流量计非接触式检测
