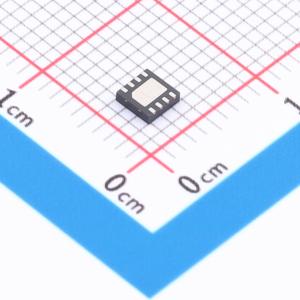

温馨提醒：图片仅供参考，商品以实物为准
TPL803133Q-DF6R-S
3.3V 300mA 42V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持 3 V 至 42 V（最大瞬态电压 45 V）的工作电压，低至 3 V 的工作电压使其在冷启动和启停条件下仍能正常工作。是 3 μA 超低静态电流、300 mA 最大输出电流能力的低压差线性稳压器。为常通电应用中的 MCU、CAN/LIN 收发器以及汽车系统中与电池连接的应用提供了最佳解决方案。提供固定 5 V 和 3.3 V 输出电压选项，支持 1 μF 至 200 μF 且 ESR 范围为 0.001 Ω 至 10 Ω 的宽范围输出电容
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL803133Q-DF6R-S
- 商品编号
- C20619375
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 580mV | |
| 静态电流(Iq) | 3uA | |
| 功能特性 | 使能控制；输入欠压保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL8031Q系列产品支持3V至42V（最大瞬态电压45V）的工作电压。低至3V的工作电压使TPL8031Q能够在冷启动和启停条件下继续良好工作。TPL8031Q系列产品是超低静态电流（3μA）、低压差线性稳压器，最大输出电流能力为300mA。凭借上述特性，TPL8031Q系列产品是为始终开启应用中的MCU、CAN/LIN收发器以及汽车系统中与电池连接的应用供电的最佳解决方案。TPL8031Q系列提供固定的5V和3.3V输出电压选项，支持1μF至200μF的宽范围输出电容，ESR范围为0.001Ω至10Ω。此外，TPL8031Q系列集成了过流保护和过温保护。TPL8031Q系列产品在-40°C至+125°C的环境温度范围内工作。此外，TPL8031Q系列提供DFN3X3 - 8、EMSOP8和SOT223 - 3等散热增强型封装，以确保设备在有显著功耗的情况下仍能持续工作。
商品特性
- 符合汽车应用标准
- AEC - Q100 1级，环境温度TA：-40°C至+125°C
- 结温TJ：-40°C至+150°C
- 输入电压：3V至42V
- 输出电压：
- 固定5V和3.3V
- 在线性调节、负载调节和工作温度范围内，输出精度±2.5%
- 低电流消耗：
- 关断电流400nA
- 典型静态电流3μA
- 最大输出电流300mA
- 低压差电压：负载电流为200mA时，最大720mV
- 输出电容为1μF至200μF、ESR范围为0.001Ω至10Ω时稳定
- 集成保护：
- 过流保护
- 过温保护
- 封装选项：
- DFN3X3 - 8
- EMSOP8
- SOT223 - 3
应用领域
- 汽车仪表盘和信息娱乐系统
- 汽车前照灯和车内照明
- 汽车域控制
- 汽车车身控制模块和车门控制器
