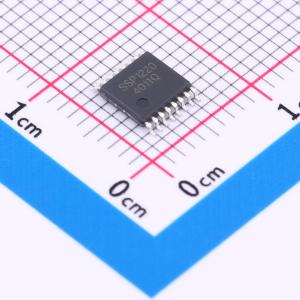

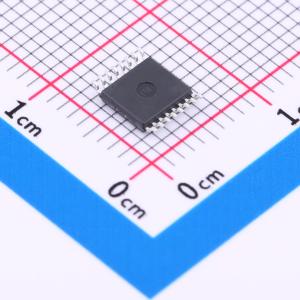

温馨提醒：图片仅供参考，商品以实物为准
SSP1220
带可编程增益放大器（PGA）和基准源的低功耗Σ-Δ型模数转换器（ADC）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SSP1220是一款精密24位模数转换器（ADC），芯片提供了多种集成特性，能够降低系统成本并减少小型传感器信号测量应用中的外围元器件数量。
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP1220
- 商品编号
- C20618196
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 2kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 500kHz~4.5MHz；4.096MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 50nA |
商品概述
SSP1220是一款精密24位模数转换器(ADC)，提供了多种集成特性，能够降低系统成本并减少小型传感器信号测量应用中的外围元器件数量。 SSP1220能够以高达2000次/秒(SPS)的速率进行采样，能够在单周期内获得稳定的数据。针对噪声环境中的工业应用，当采样频率为20SPS时，数字滤波器可同时抑制50Hz和60Hz频率的干扰。内部PGA可以提供最高到128V/V的增益，高增益PGA使得SSP1220非常适合小型传感器信号测量应用，如电阻式温度检测器(RTD)、热电偶、热敏电阻和电阻桥式传感器。 在禁用PGA后的占空比模式下运行功耗可低至120μA@3.3V。SSP1220采用TSSOP_16封装，额定工作温度范围为-40°C至+125°C。
商品特性
- 低电流消耗：占空比模式下低至120μA（典型值）@3.3V
- 宽电源范围：2.3V至5.5V
- 可编程增益：1V/V至128V/V
- 可编程采样速率：高达2kSPS
- 24位无噪声分辨率（@20SPS）
- 数字滤波器：单周期稳定，可在20SPS时实现50Hz和60Hz谐波抑制
- 通道数：两个差分输入通道或四个单端输入通道
- 双路可编程电流源输出：50μA至1.5mA
- 内部2.048V基准电压：温漂5ppm/°C（典型值）
- 内部振荡器：精度2%
- 内部温度传感器：精度1°C（典型值）
- SPI接口（模式1）
- TSSOP_16封装
应用领域
- 温度传感器测量：
- 热敏电阻
- 热电偶
- 电阻式温度检测器(RTD)：包含2线、3线或4线制类型
- 电阻桥式传感器测量：
- 压力传感器
- 应力计
- 衡器
- 手持式仪表
- 工厂自动化和过程控制：
- 4 - 20mA，0 - 10V类变送器
- PLC外置模拟量采集模块
