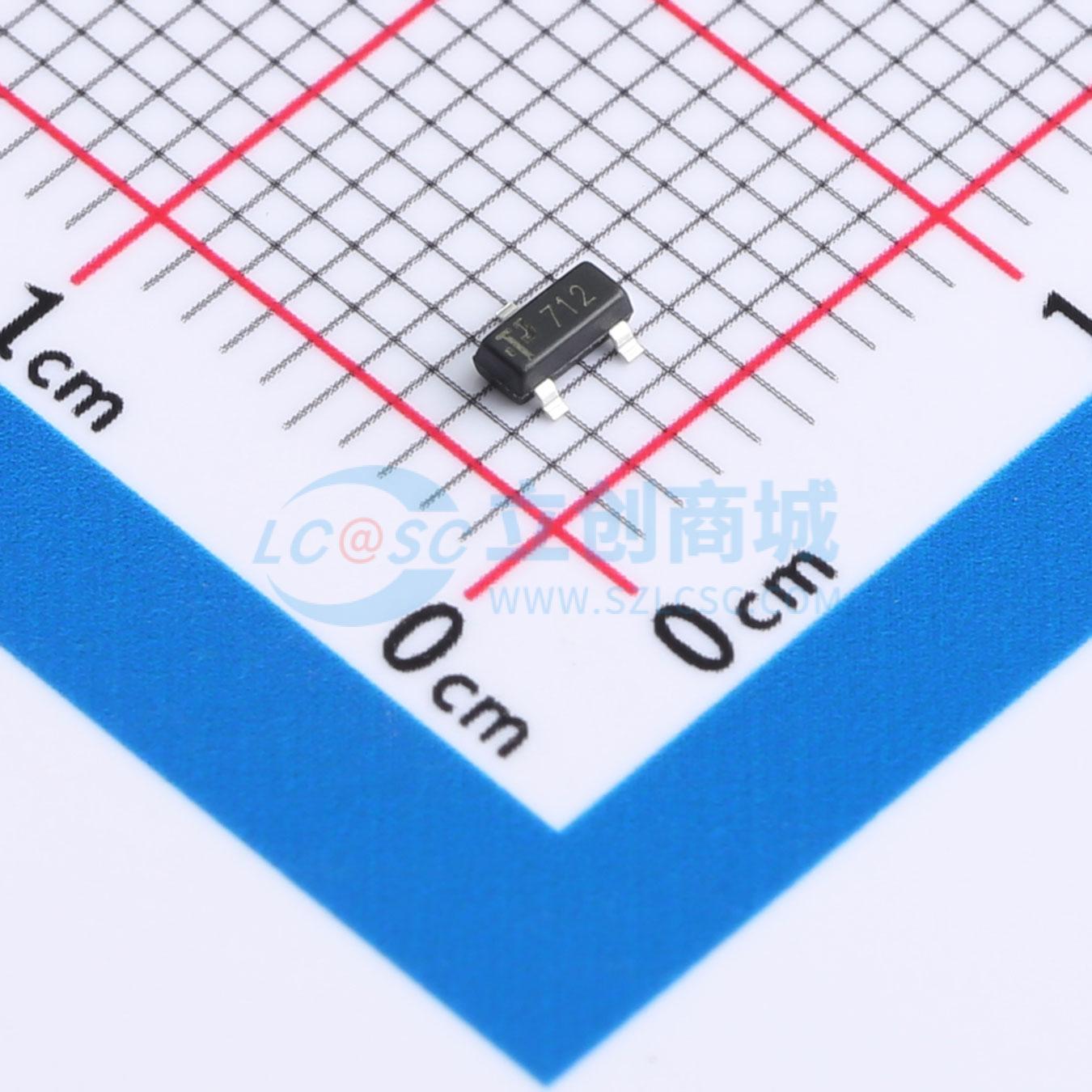

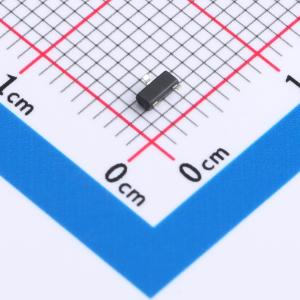

温馨提醒：图片仅供参考，商品以实物为准
PSM712-LF-T7-L
TVS 7V 12V截止 峰值脉冲电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电管（ESD）为电子设备提供可靠的过电压保护。反向工作电压VRWM有7V与12V两种规格，适应多种应用环境。结电容CJ比较低，有效减少对信号质量的影响，特别适合高速数据传输线路。采用B双向TYPE设计，并配备双通道保护功能，能在正负极性条件下均提供有效的防护，适用于需要高精度保护的各种接口电路。这种设计不仅增强了系统的稳定性，还简化了电路设计，减少了外部组件的需求。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PSM712-LF-T7-L
- 商品编号
- C20617288
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0302克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V；12V | |
| 钳位电压 | 20V；26V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 7.5V；13.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA；100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 75pF |
商品特性
- 200W 峰值脉冲功率（8/20μs）
- 超低泄漏电流：纳安级
- 工作电压：7V 或 12V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷电）8A（8/20μs）
应用领域
- 无线系统
- 网络
- 便携式仪器
- RS485 端口
