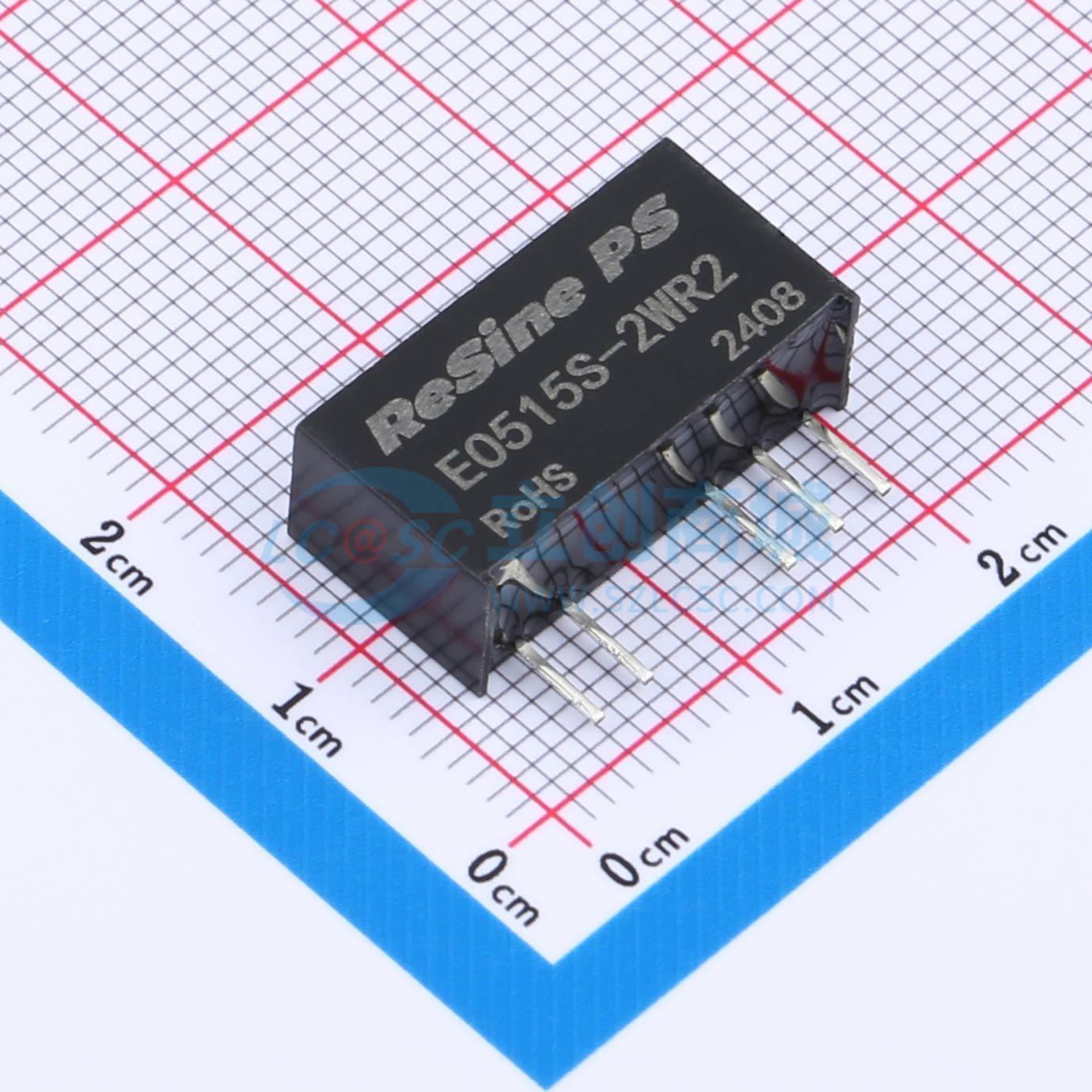

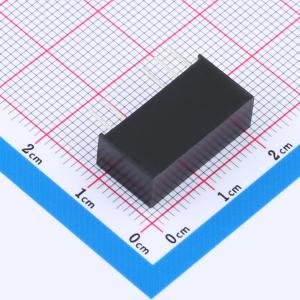

E0515S-2WR2
2W定电压输入隔离非稳压输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- E0515S-2WR2产品是专门针对线路板上分布式电源系统中需要产生一组(两组)与输入电源隔离的电源的应用场合而设计的。该产品适用于： 1.输入电源的电压比较稳定（电压变化范围±10%Vin）； 2.输入输出之间要求隔离（隔离电压≤3000VDC）； 3.对输出电压稳定度和输出纹波噪声要求不高； 4.如：纯数字电路，一般低频模拟电路，继电器驱动电路等
- 品牌名称
- ReSine PS(瑞鑫)
- 商品型号
- E0515S-2WR2
- 商品编号
- C20617255
- 商品封装
- SIP,19.6x9.8mm
- 包装方式
- 管装
- 商品毛重
- 2.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | ±15V | |
| 输出电流(最大值) | ±67mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 260kHz | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 19.6mm | |
| 宽度 | 9.8mm | |
| 高度 | 6.8mm |
商品特性
- 2W, 定电压输入，隔离非稳压输出
- 工作温度范围: -40°C ~ +105°C
- 效率高达 81%
- 隔离电压 3000VDC
- 国际标准引脚方式
应用领域
- 线路板上分布式电源系统中需要产生一组(两组)与输入电源隔离的电源的应用场合
- 输入电源的电压比较稳定（电压变化范围 ± 10%）
- 输入输出之间要求隔离（隔离电压 ≤ 3000VDC）
- 对输出电压稳定度和输出纹波噪声要求不高
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
