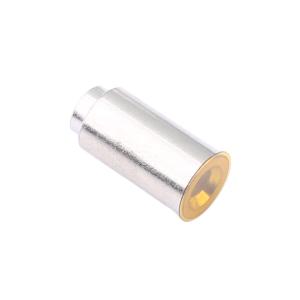

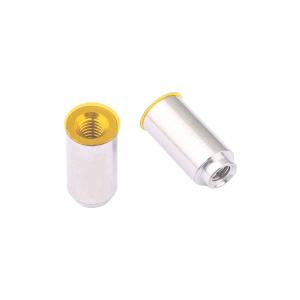

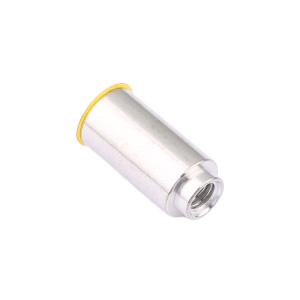

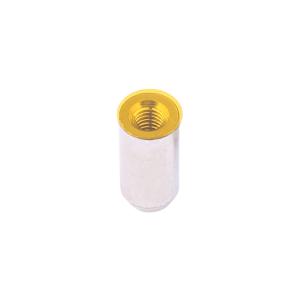

BSMTSOM3100BTR实物图
BSMTSOM3100BTR商品缩略图
BSMTSOM3100BTR商品缩略图
BSMTSOM3100BTR商品缩略图
BSMTSOM3100BTR商品缩略图

博众新材 SMT贴片螺母 M3螺母 M3x5.56xL01+1.53mm 黄铜镀锡表贴圆螺母柱 BSMTSOM3100BTR

  • SMT扩展库
  • 嘉立创SMT补贴
  • PCB免费打样
  • 工业品

嘉立创贴片惊喜价格立即查看

价格:1.098675

原价:¥ 1.1565

50+1.034171.0886
900+0.8727650.9187
5100+0.840560.8848
品牌名称
BZXC(博众新材)
商品型号
BSMTSOM3100BTR
商品编号
C20617218
商品毛重

1.76克(g)

规格
M3x10
表面处理
铜镀锡
  • 广东仓120

  • SMT仓126

购买数量

(300/圆盘最小起订量5个,递增量:5)

总价金额:

0.00

近期成交1

  • 商品参数
  • 商品详情
  • 规格书

商品参数

属性参数值
商品目录贴片圆螺母
规格M3x10
表面处理铜镀锡
属性参数值
产品描述M3x5.56xL10+1.53
长度10MM

商品详情

产品特点 FEATURES

1 本产品为BZXC(博众新材)生产的SMT贴片螺母柱,型号BSMTSOM3100BTR,专用于电路板表面贴装应用
2 采用M3螺纹规格,总长度为10mm,其中螺纹部分长度为1.53mm,主体直径(B直径)为5.56mm,设计精密,确保与PCB板孔位完美匹配
3 材质为黄铜(C3604/H59),具有良好的导电性、机械强度和加工性能,适用于高可靠性电子设备
4 表面经过镀锡处理,提升抗氧化能力,增强焊接性能,防止在高温回流焊过程中氧化,提高焊点质量与长期稳定性
5 外形为圆柱形,结构紧凑,适合高密度PCB布局,安装后不影响其他元件的布线空间
6 安装方式为贴片式(SMT),可通过波峰焊或回流焊工艺实现自动化装配,提升生产效率
7 螺纹部分为内螺纹,可配合M3标准螺钉使用,提供稳定可靠的机械连接
8 产品符合IPC标准要求,支持高精度自动化贴装,适用于各类工业控制、通信设备、消费电子等领域的PCB组装

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 广泛应用于各类电子产品的PCB板上,作为固定螺钉的支撑结构,如工控机、服务器、电源模块、通信设备、医疗仪器等
2 适用于需要将金属外壳、散热器、传感器或其他部件通过螺钉紧固到PCB上的场合
3 在自动化生产线中,配合SMT贴片机进行高速贴装,适合大批量生产需求
4 特别适用于对焊接温度敏感或需避免钻孔的薄型PCB板,减少机械应力影响
5 可用于需要电气导通的场景,例如接地螺柱或信号传输连接点,因其黄铜材质具备良好导电性
6 常见于需要频繁拆装维护的设备中,保证螺纹连接的重复使用性和耐用性

注意事项 PRECAUTIONS

1 请严格按照规格书中的回流焊曲线进行焊接,推荐使用无铅焊料,峰值温度建议控制在250°C以内,避免过热导致螺母柱变形或脱焊
2 焊接前应确保PCB板开孔尺寸准确,推荐开孔直径为5.56mm±0.05mm,以保证螺母柱顺利插入且不松动
3 不建议使用回流焊工艺处理已预装螺母柱的PCB,因高温可能导致内部应力变化或材料疲劳
4 所有产品应在出厂后12个月内使用完毕,超过有效期可能影响焊接可靠性和机械性能
5 必须在密封、干燥环境中储存,防止受潮或氧化
6 安装时需注意最小边缘距离,建议大于等于3mm,避免因应力集中造成PCB板裂纹
7 使用扭矩不可超过最大额定值,防止螺纹损坏或PCB板被拉坏
8 若需长期暴露于腐蚀性环境,建议选用更高防护等级的表面处理类型,如达克罗或镀镍
9 该产品不适用于高压大电流路径,若涉及电流传导,请参考手册中关于载流能力的具体参数
BSMTSOM3100BTR实物图

博众新材 SMT贴片螺母 M3螺母 M3x5.56xL01+1.53mm 黄铜镀锡表贴圆螺母柱 BSMTSOM3100BTR
