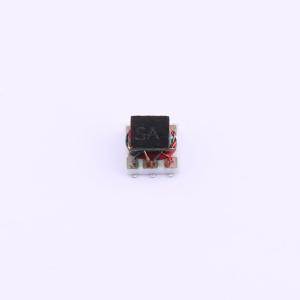

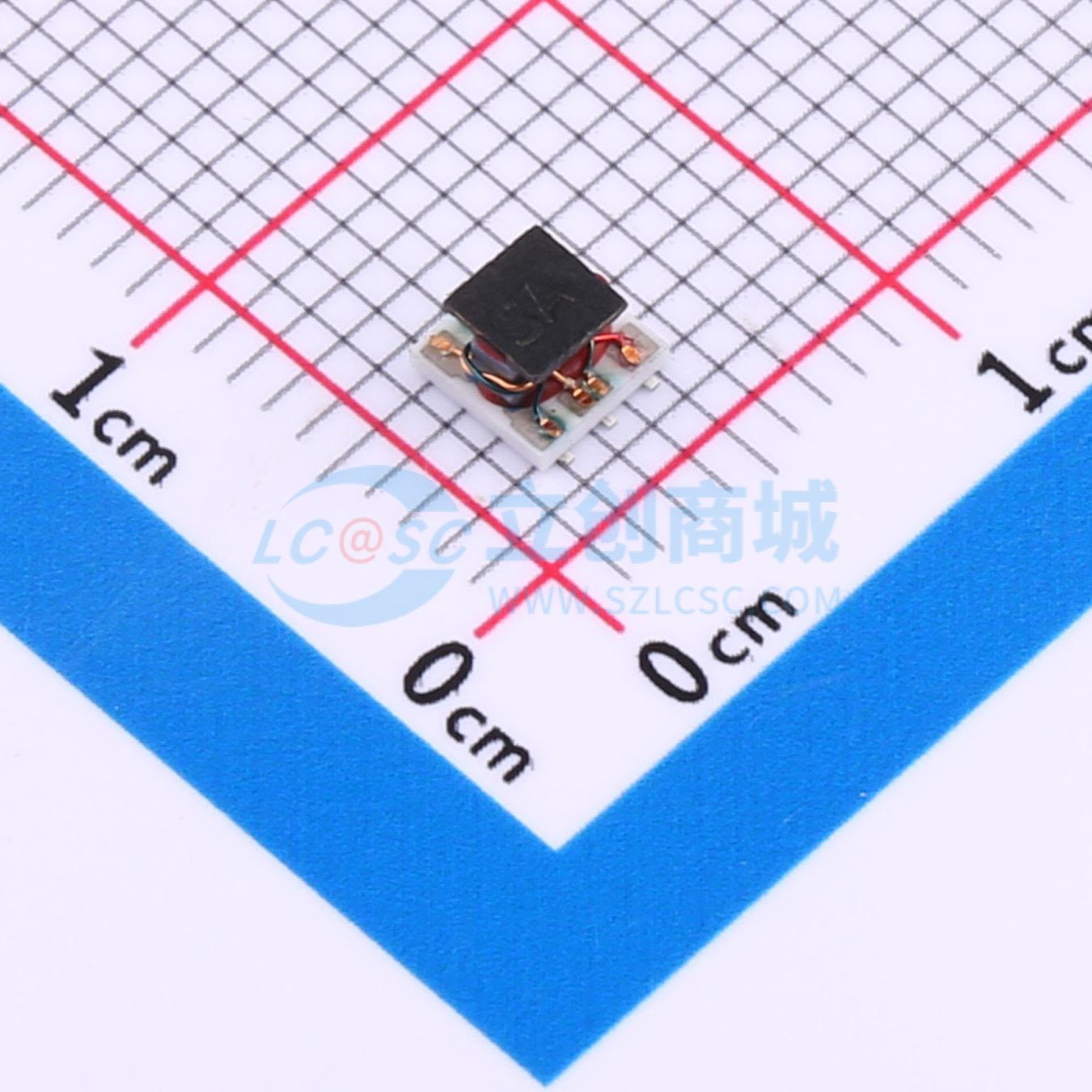

SBTC-2-25LX+
2路0°宽带射频功分器/合路器 SBTC-2-25LX+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路0°宽带射频功分器/合路器，频率范围1000-2500 MHz，具有优异的幅度不平衡度0.2 dB典型值，小尺寸0.166"x0.150"x0.155"，基于温度稳定的LTCC基材，适用于PCN/PCS、DECT、PHS、VSAT等应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- SBTC-2-25LX+
- 商品编号
- C20617149
- 商品封装
- SMD-5P,4.2x3.8mm
- 包装方式
- 编带
- 商品毛重
- 0.102克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 1GHz~2.5GHz | |
| 插入损耗 | 2.5dB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 20dB | |
| 振幅不平衡 | 0.2dB | |
| 相位不平衡 | 14deg | |
| 长度 | 4.22mm | |
| 宽度 | 3.81mm | |
| 高度 | 3.94mm |
商品特性
- 宽带频率，1000 - 2500 MHz
- 出色的幅度不平衡度，典型值0.2 dB
- 小尺寸，0.166°x0.150°x0.155°
- 温度稳定的LTCC基底
- 低成本
- 可水洗
- 受美国专利6,963,255保护
应用领域
- PCN/PCS
- DECT
- PHS
- VSAT
