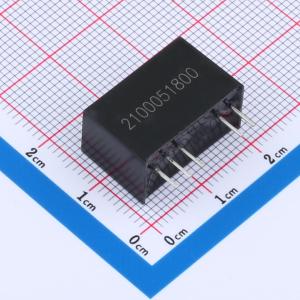

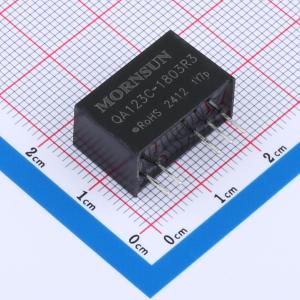

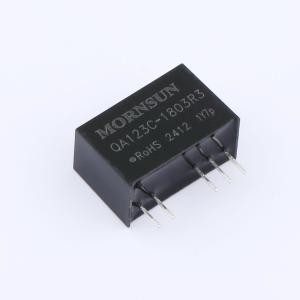

温馨提醒：图片仅供参考，商品以实物为准
QA123C-1803R3
SiC MOSFET 驱动器专用 DC/DC 模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：加强绝缘。I/O隔离测试电压：5.0kVAC。局部放电1700V。共模瞬态抗扰度（CMTI）特性 > 200kV/μs。最大电容负载：2200μF。超低隔离电容：3.5pF（典型值）。应用：通用转换器。交流伺服驱动系统
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA123C-1803R3
- 商品编号
- C20615419
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 4.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 输出电压(Vout) | -3V；18V | |
| 输出电流(最大值) | -100mA；100mA | |
| 转换效率 | 87% | |
| 最大容性负载 | 1000uF | |
| 静态电流(Iq) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 200kHz | |
| 纹波噪声 | 100mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 工作温度 | -40℃~+105℃ |
商品概述
QAxx3C-R3 系列是专为 SiC MOSFET 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 SiC MOSFET 的驱动损耗。同时具有输出短路保护及自恢复能力。
商品特性
- 满足加强绝缘隔离电压 5.0 kVAC 局部放电 1700 V
- CMTI > 200 kV/µs
- 最大容性负载 2200 µF
- 超小隔离电容 3.5 pF(typ.)
- 效率高达 87%
- 超小型 SIP 封装
- 工作温度范围: -40 °C to +105 °C
- 可持续短路保护
- QA - R3G 系列产品满足物料 100%国产化
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
