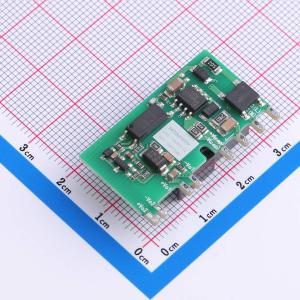

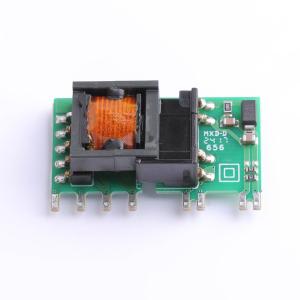

LS05-13H0505-02
5W AC-DC双输出高隔离模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LS05-13Hxx系列是金升阳提供的5W AC-DC裸板模块电源，具有超宽输入电压范围、交直流两用、高可靠性、安全隔离等特点。广泛适用于工控和电力仪器仪表、智能家居等场合。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LS05-13H0505-02
- 商品编号
- C20615006
- 商品封装
- SIP,32.8x16.7mm
- 包装方式
- -
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 2 | |
| 工作电压(DC) | 70V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 5V；5V | |
| 输出电压精度 | ±8%；±2% | |
| 输出电流(最大值) | 200mA；800mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 5W | |
| 转换效率 | 76% | |
| 纹波噪声 | 50mVp-p；80mVp-p | |
| 最大容性负载 | 470uF；1000uF | |
| 特性 | 过压保护；过流保护；短路保护 | |
| 隔离电压(Vrms) | 3.6kV | |
| 开关频率 | 65kHz |
商品特性
- 超宽输入电压范围：85 - 305VAC/70 - 430VDC
- 交直流两用（同一端子输入）
- 工作温度范围：-40°C to ±85°C
- 双路输出，3000VAC 高隔离耐压（Vo1-Vo2）
- 百搭应用、超小体积、布局灵活
- 高功率密度、绿色环保
- 输出短路、过流、过压保护
应用领域
- 工控和电力仪器仪表
- 智能家居
