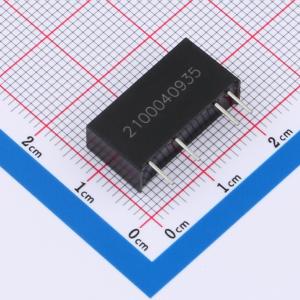

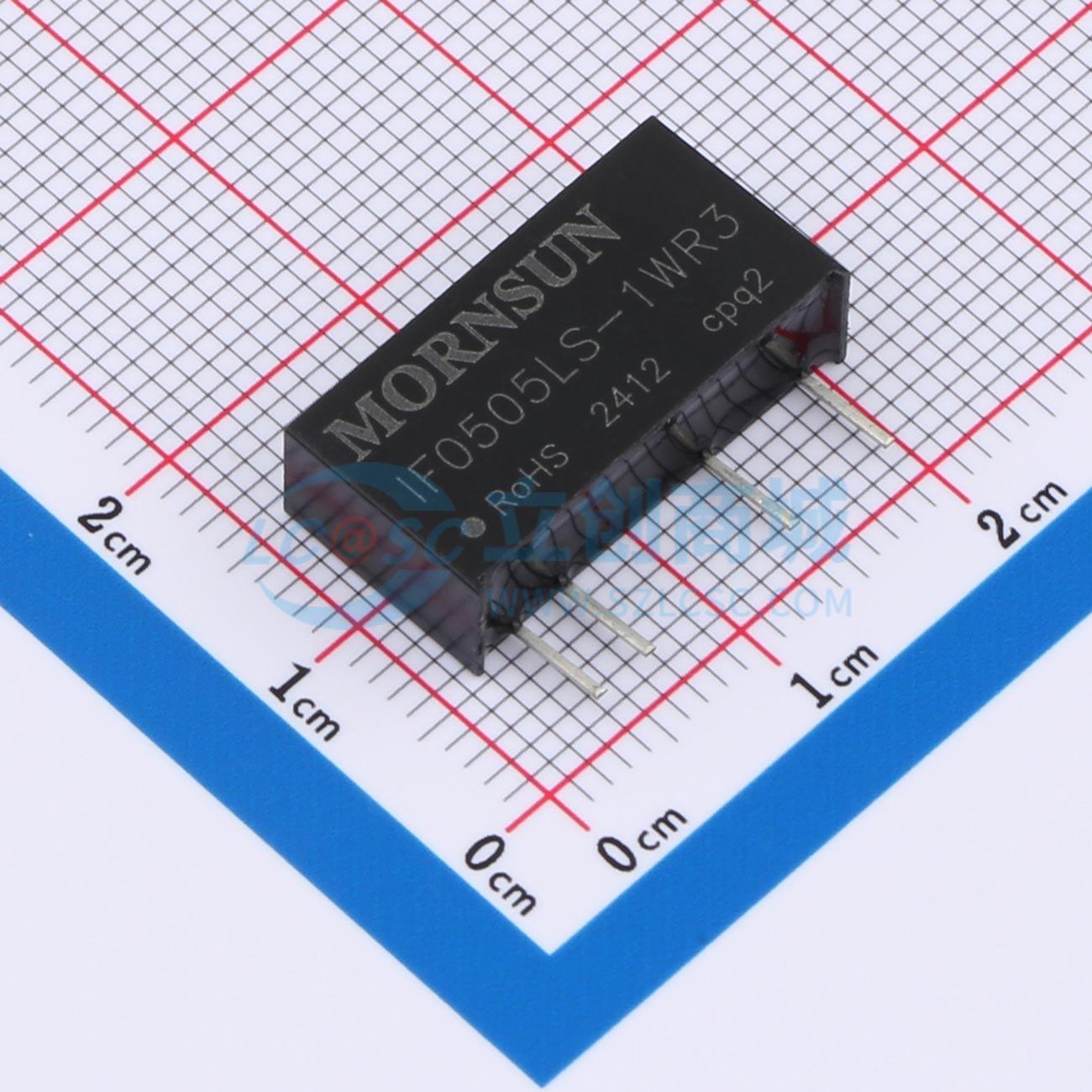

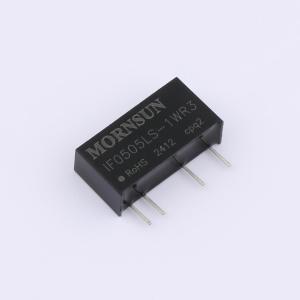

IF0505LS-1WR3
4.75V~5.25V 5V 200mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IF05_LS-1WR3系列产品是专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IF0505LS-1WR3
- 商品编号
- C20614919
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 2.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.75V~5.25V | |
| 转换效率 | 70% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2400uF | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流(Iq) | 8mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 空载输入电流低至5mA
- 工作温度范围: -40 °C to ±85 °C
- 效率高达70%
- 隔离电压3000 VDC
- 国际标准引脚方式
- SIP封装
应用领域
- 前级干扰隔离场合
- 地干扰消除场合
- 纯数字电路场合
- 电压隔离转换场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
