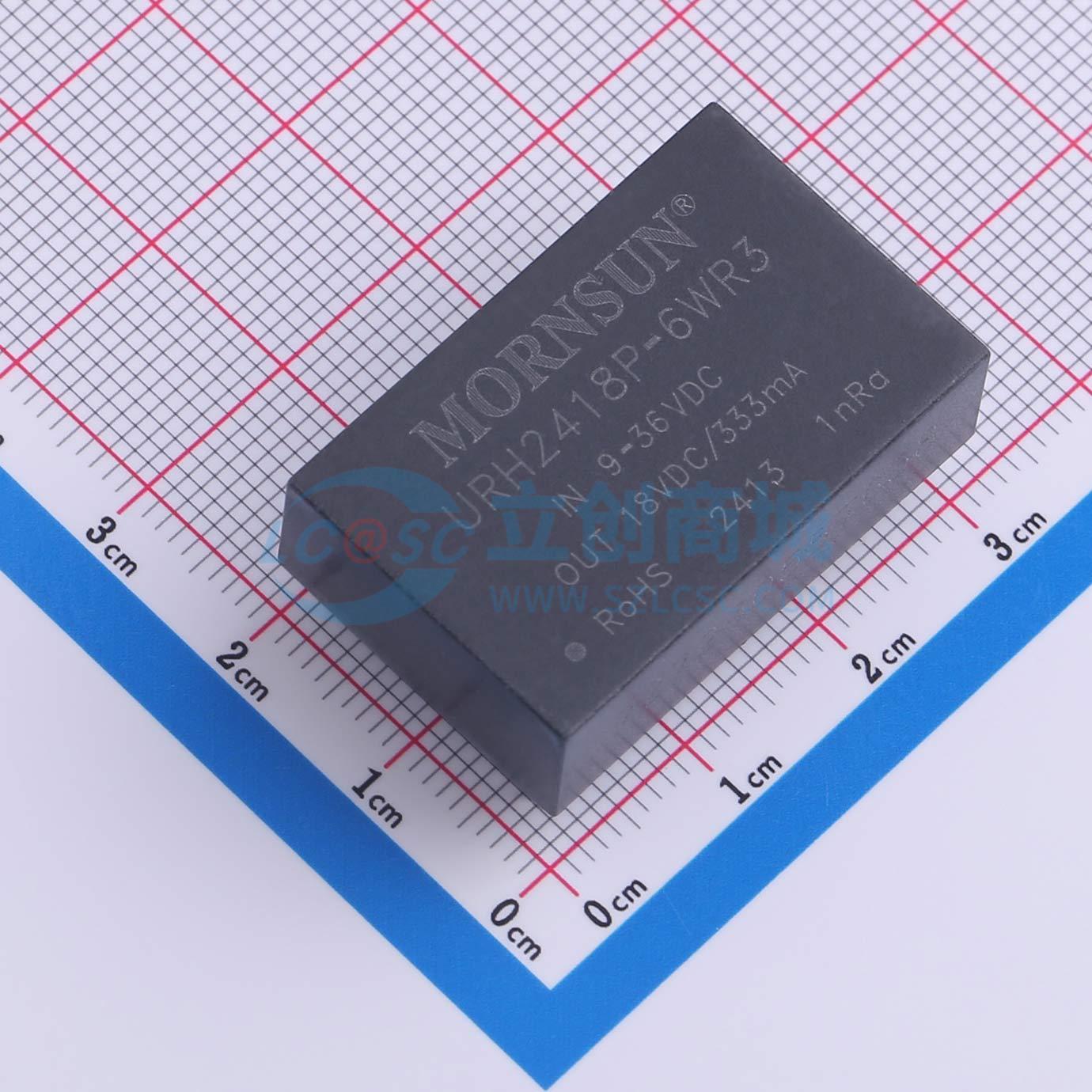

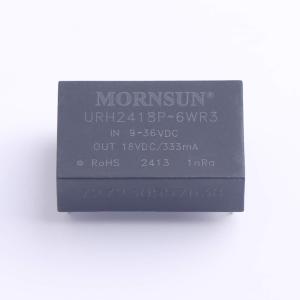

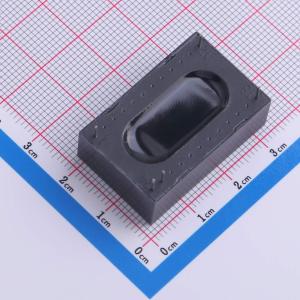

温馨提醒：图片仅供参考，商品以实物为准
URH2418P-6WR3
6W超宽电压输入隔离稳压单路输出DC/DC电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- URH_P-6WR3 系列产品输出功率为6W，超宽电压输入9-36VDC，18-75VDC，隔离电压6000VDC，具有输出过压保护、输出短路保护功能，通过EN60601-1认证，广泛应用于医疗等要求高隔离的场合，电力电子也会用到这种高隔离电源，较低的空载功耗广泛应用于储能系统中。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URH2418P-6WR3
- 商品编号
- C20614288
- 商品封装
- DIP,31.6x20.3mm
- 包装方式
- 管装
- 商品毛重
- 21.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 6W | |
| 转换效率 | 85% | |
| 输出电压(Vout) | 18V | |
| 输出电流(最大值) | 323uA | |
| 最大容性负载 | 1200uF |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；短路保护；欠压保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 180mVp-p | |
| 长度 | 31.6mm | |
| 宽度 | 20.3mm | |
| 高度 | 10.2mm |
商品概述
URH_P-6WR3 系列产品输出功率为6W，超宽电压输入9 - 36VDC，18 - 75VDC，隔离电压6000VDC，具有输出过压保护、输出短路保护功能，通过EN60601-1认证，广泛应用于医疗等要求高隔离的场合，电力电子也会用到这种高隔离电源，较低的空载功耗广泛应用于储能系统中。
商品特性
- 超宽输入电压范围（4:1）
- 效率高达85%
- 空载功耗低至0.12W
- 加强绝缘，输入对输出6000VDC，2MOPP高隔离
- 在240VAC/60Hz工作条件下，漏电流< 5μA
- 爬电距离达到8mm，电气间隙达到5mm
- 工作温度范围：-40°C to +85°C
- 输入欠压保护，输出短路、过流、过压保护
- 通过EN60601-1第三版医疗认证，EN60601-1：2006 + A1：2013国际标准引脚方式
应用领域
- 医疗等要求高隔离的场合
- 电力电子
- 储能系统
