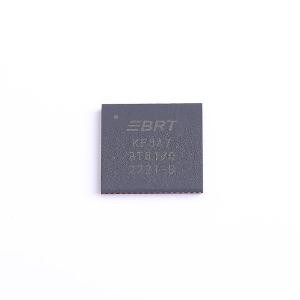

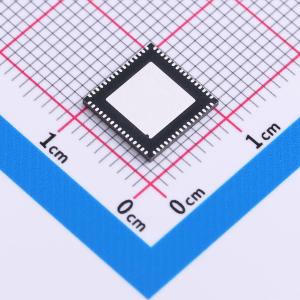

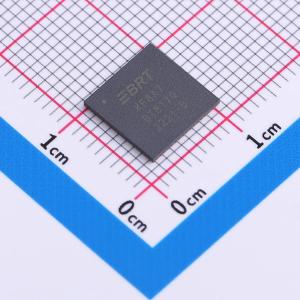

BT817Q-R

BT817/8 是一种易于使用的图形控制器，面向嵌入式应用，用于生成高质量的人机界面 (HMI)。它们具有先进的嵌入式视频引擎 (EVE)，具有高分辨率图形和视频播放、图形控制、音频控制和触摸控制接口。这些控制器支持多种小部件，以简化设计实现，并包含内置图形操作，允许经验不足的用户创建高质量的显示屏。它们还支持自适应可扩展纹理压缩 (ASTC) 格式，从而节省更大的字体和图形图像的相当大的内存空间。BT817/8 可以利用高达 2Gbit 的外部 QSPI NOR flash 来存储和获取图形元素，例如图像、字体和小部件。

BT818 支持四线电阻式触摸屏，而 BT817 支持电容式触摸屏，最多可检测 5 个触摸点。硬件引擎可以识别触摸标签并跟踪触摸移动，为最多 255 个触摸标签提供通知。还支持增强的草图处理。内置 12MHz 晶体振荡器与 PLL 结合使用，可提供高达 72MHz 的可编程系统时钟，并支持使用内部弛豫时钟源进行无晶体运行。

对于视频，BT817/8 提供 RGB 并行输出，可配置为支持高达 96MHz 的 PCLK，以及单独的 PLL (PLL2) 和 1 到 8 位的 R/G/B 输出（包括 RGB565、RGB666 和 RGB888）。可编程时序允许调整 HSYNC 和 VSYNC 时序，从而能够与众多显示器进行接口。支持的 LCD 分辨率包括 1920x480、1440x540、1280x800、1024x600、800x600、800x480、480x272、320x240 以及许多其他分辨率。这些控制器支持横向和纵向方向，并包含高质量的立方滤波器，以校正具有非正方形像素的面板。还支持自适应帧速率和自适应 HSYNC 模式。

BT817/8 集成了 1MByte 图形 RAM，无需帧缓冲 RAM，并支持播放运动 JPEG 编码的 AVI 视频。包含单声道音频通道输出与 Sigma-delta 以及内置声音合成器，以及用于显示背光调光的 PWM 输出。先进的面向对象架构能够使用 SPI 接口将低成本 MPU/MCU 作为系统主机，支持单、双或四模式下的 SPI 数据线，SPI 时钟高达 30MHz。电源模式控制允许将芯片置于掉电、睡眠和待机状态，并支持 1.8V 至 3.3V 的 I/O 电压（5V 容限）。内部电压调节器为数字核心提供 1.2V 电压，并包含内置的电源复位电路。工作温度范围为 -40°C 至 85°C，并且这些设备有紧凑的无铅、VQFN-64 封装，符合 RoHS 标准。
