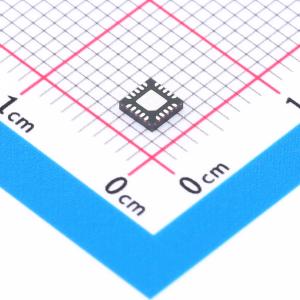

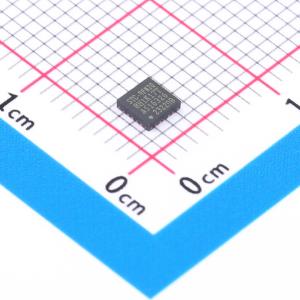

STC8H1K17T-33I-QFN20

宽电压/高速/高可靠/低功耗/强抗静电/较强抗干扰的新一代 8051 单片机

SMT扩展库

嘉立创SMT补贴

描述
触摸按键/RTC
品牌名称STC
商品型号
STC8H1K17T-33I-QFN20
商品编号
C20613531
商品封装
QFN-20(3x3)
包装方式
托盘
商品毛重
0.77551克(g)

详细信息
文档
软件开发
硬件开发
参考设计

详细信息

系列说明

STC8H 系列单片机是不需要外部晶振和外部复位的单片机，是以超强抗干扰/超低价/高速/低功耗为目标的 8051 单片机，在相同的工作频率下，STC8H 系列单片机比传统的 8051 约快 12 倍（速度快 11.2~13.2倍），依次按顺序执行完全部的 111 条指令，STC8H 系列单片机仅需 147 个时钟，而传统 8051 则需要1944 个时钟。STC8H 系列单片机是 STC 生产的单时钟/机器周期(1T)的单片机，是宽电压/高速/高可靠/低功耗/强抗静电/较强抗干扰的新一代 8051 单片机，超级加密。指令代码完全兼容传统 8051。

MCU 内部集成高精度 R/C 时钟，ISP 编程时工作频率可设置，可彻底省掉外部昂贵的晶振和外部复位电路，MCU 内部有 3 个可选时钟源，内部高精度 IRC 时钟（可适当调高或调低）、内部 32KHz 的低速 IRC、外部 4M~33M 晶振或外部时钟信号。用户代码中可自由选择时钟源，时钟源选定后可再经过 8-bit 的分频器分频后再将时钟信号提供给 CPU 和各个外设。

MCU 提供了丰富的数字外设（串口、定时器、高级 PWM 以及 I2C、SPI、USB）接口与模拟外设（超高速 ADC、比较器），可满足广大用户的设计需求。

STC8H 系列单片机内部集成了增强型的双数据指针。通过程序控制，可实现数据指针自动递增或递减功能以及两组数据指针的自动切换功能。

STC8H 系列单片机产品线

STC8H 系列单片机命名规则

文档

用户手册

STC(宏晶)_STC8H系列数据手册(中文).pdf 查看详情 STC(宏晶)_STC32/STC8核心产品选型(中文).pdf 查看详情

设计工具/软件相关的应用手册

STC(宏晶)_编译器(汇编器)/仿真器/头文件使用指南(中文).pdf 查看详情 STC(宏晶)_STC-ISP下载软件高级应用指南(中文).pdf 查看详情 STC(宏晶)_USB仿真步骤演示(中文).pdf 查看详情 STC(宏晶)_STC工具使用说明书(中文).pdf 查看详情 STC(宏晶)_仿真使用说明书(中文).pdf 查看详情 STC(宏晶)_运行用户程序时收到用户命令后自动启动ISP下载(不停电)(中文).pdf 查看详情 STC(宏晶)_使用STC的IAP系列单片机开发自己的ISP程序(中文).pdf 查看详情 STC(宏晶)_用户程序复位到系统区进行ISP下载的方法(不停电)(中文).pdf 查看详情 STC(宏晶)_在Keil中建立多文件项目的方法(中文).pdf 查看详情 STC(宏晶)_STC单片机Keil中C语言函数定位的方法(中文).rar 查看详情 STC(宏晶)_Keil-C中使用STCMCU的第二组DPTR的方法(中文).zip 查看详情

应用笔记

STC(宏晶)_STC8H系列应用注意事项(中文).pdf 查看详情 STC(宏晶)_触摸按键测试板PCB设计注意事项(中文).pdf 查看详情 STC(宏晶)_数字设备中进行算术运算基本知识(中文).pdf 查看详情 C51优化编程(英文).pdf 查看详情何宾老师巨著本科教材《STC单片机原理及应用》(中文).zip 查看详情何宾老师的STC单片机在线教学视频(中文) 查看详情何宾老师的《STC单片机原理及应用》资源(中文) 查看详情逐飞科技_STC8H、STC8G、STC8A智能车开源库(中文).pdf 查看详情逐飞科技_STC节能平衡小车浅析(中文).pdf 查看详情 STC(宏晶)_STC8H系列正交解码示例(成都逐飞科技友情提供)(中文).pdf 查看详情 2个STC MCU 3线普通I/O通讯(中文) 查看详情

软件开发

STC-ISP V6.92L 完整版烧录软件.zip 查看详情 STC-ISP V6.92L 精简版烧录软件.zip 查看详情 STC 触摸按键串口配置例程配套的上位机测试软件.zip 查看详情拓展Keil的C代码中断号工具.zip 查看详情 STC8G、STC8H系列单片机通用库函数例程包.zip 查看详情 STC8H和STC32的USB库文件.zip 查看详情 STC8H和STC32的USB库文件以及配套的头文件应用范例.zip 查看详情 uCOSII在STC8上的实现学习代码.zip 查看详情 STC8H8K64U芯片使用USB接口进行在线升级例程.zip 查看详情 STC8系列IAP类型芯片使用UART接口进行在线升级例程.zip 查看详情 STC8H4K64Txx 触摸按键校验检测例程.zip 查看详情 STC8H在IAR编译器应用的例程包.zip 查看详情 STC8H1K28来驱动带霍尔传感器的无刷三相直流电机示例代码.rar 查看详情 STC8H4K64TLCD 硬件LCD段码驱动显示程序硬件实时时钟演示程序.zip 查看详情 STC8H1K16系列高级PWM示例代码.rar 查看详情 STC8 四轴飞行器开源资料.zip 查看详情
