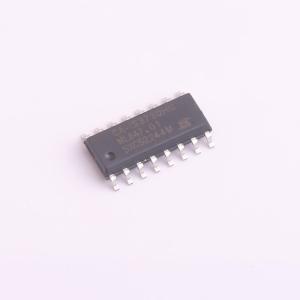

CA-IS3730HN

CA-IS373x 高速三通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3通道数字隔离器,电容隔离
品牌名称: Chipanalog(川土微)
商品型号: CA-IS3730HN
商品编号: C20613348
商品封装: SOIC-16-NB
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

CA-IS373x 是一款高性能三通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离 CMOS 数字 I/O 时，CA-IS373x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。

每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘栅隔离。CA-IS3730 三个通道都在同一个方向上，输出侧（B侧）具有输出使能，CA-IS3731 具有两个前向和一个反向通道，两侧均具有输出使能。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L 的设备，默认输出为低，对于带有后缀H 的设备，默认输出为高。

CA-IS373x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI 能力有望保证数字信号的正确传输。 CA-IS373x 器件采用16 引脚窄体SOIC 封装、16 引脚窄体SSOP 封装和16 引脚宽体SOIC 封装。所有产品均具有3.75kVrms 的隔离额定值，宽体封装的产品支持绝缘耐压高达5kVrms。

商品特性

信号传输速率：DC to 150Mbps
宽电源电压范围：2.5V to 5.5V
宽温度范围：-40℃ to 125℃
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高CMTI：±150kV/us (典型值)
低功耗，(典型值):
电流为1.5mA/通道（@5V，1Mbps）
电流为6.6mA/通道（@5V，100Mbps）
精确时序 (典型值)
12ns 传播延迟
1ns 脉冲宽度失真
2ns 传播延迟偏差
5ns 最小脉冲宽度
高达5kV RMS 的隔离电压
隔离栅寿命：>40 年
具有使能端的三态输出
施密特触发器输入
窄体SOIC16-NB(N)、SSOP16-NB(B)和宽体SOIC1 WB(W) 封装，符合RoHS 标准

应用领域

工业自动化
电机控制
医疗电子
隔离开关电源
太阳能逆变器
隔离 ADC, DAC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	3750

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	2.5V~5.5V
	工作电压(VCCB)	2.5V~5.5V
	传播延迟(tpd)	15ns
