温馨提醒：图片仅供参考，商品以实物为准

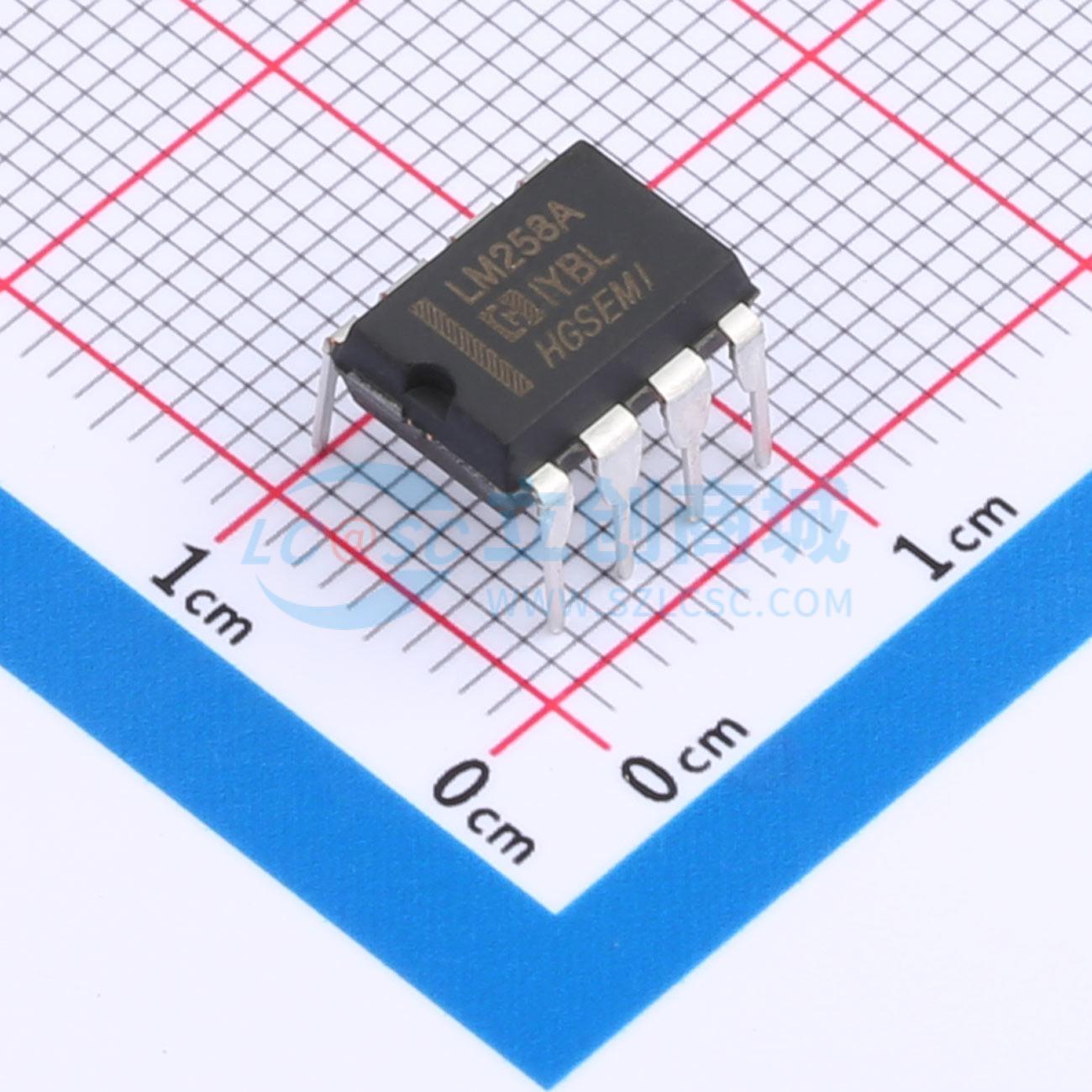

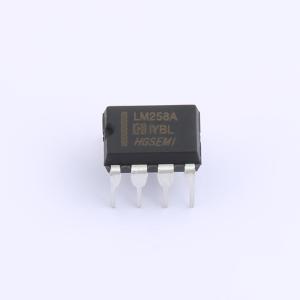

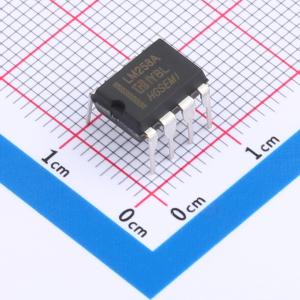

LM258AN
双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些器件包含两个独立的、高增益、频率补偿运算放大器，设计用于在宽电压范围内采用单电源或双电源供电。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM258AN
- 商品编号
- C20613270
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1.262克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 30mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V | |
| 功能特性 | - |
商品概述
LM258A/LM358A 是一款双路低功耗的差分式运算放大器，可以单电源或双电源供电。具有较高的开环增益、内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。广泛应用于传感器的放大电路、直流放大模块、音频放大电路和传统的运算放大电路中。
商品特性
- 内部频率补偿
- 短路保护
- 低功耗：典型值 0.5mA @ VCC=5V
- 封装形式：DIP-8、SOP-8、MSOP-8
- 单电源电压范围：3V~36V
- 双电源电压范围：±18V
- 单位增益带宽:可达 1.2MHz
应用领域
- 传感器信号放大器
- 直流增益
- 音频放大器
- 其它应用领域
