温馨提醒：图片仅供参考，商品以实物为准

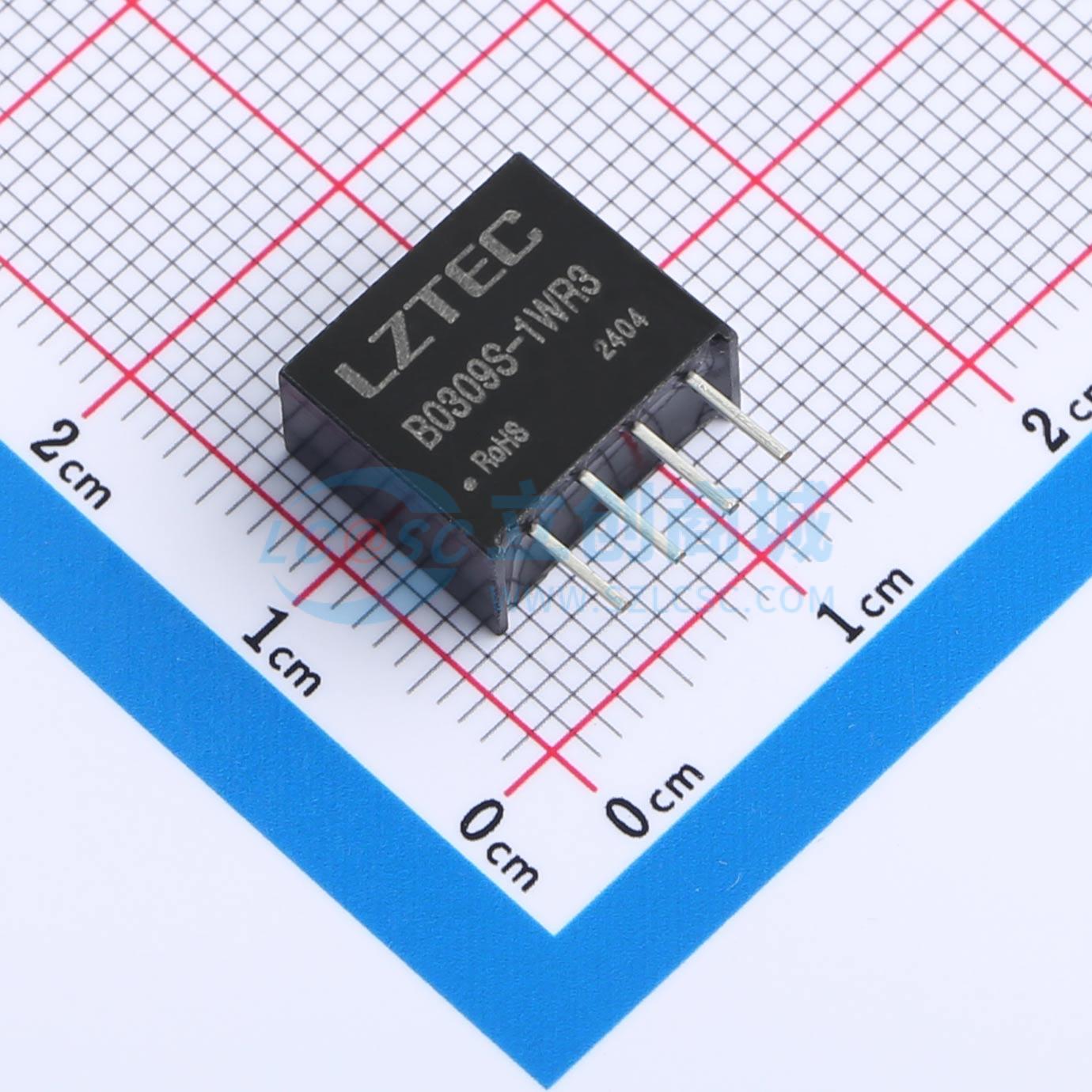

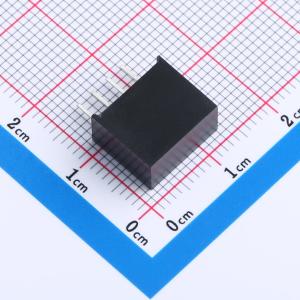

B0309S-1WR3
DC/DC电源模块1W定压非稳压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DC-DC模块3.3V转9V，输入范围：2.97V~3.63V，单组输出：9V,输出功率：1W 隔离电压：1500Vdc 短路保护
- 品牌名称
- LZTEC(励至)
- 商品型号
- B0309S-1WR3
- 商品编号
- C20613060
- 商品封装
- SIP,11.5x6.1mm
- 包装方式
- 管装
- 商品毛重
- 1.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 2.97V~3.63V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 111mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 1000uF | |
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品概述
若要求进一步减小输入输出纹波，可在输入输出端连接一个电容滤波网络。但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，有推荐的容性负载值。输入电压不能超过所规定范围值，否则可能造成永久性不可恢复的损坏；如没有特殊说明，本手册的参数都在 25°C、湿度 40% ~ 75%、输入标称电压和输出纯电阻模式满负载下测得；所有指标测试方法均依据本公司标准。
商品特性
- 工作温度范围：-40°C ~ 85°C
- 隔离电压：1500 VDC
- 效率高达：88%
- 可持续短路保护
- 符合 ROSH 指令
