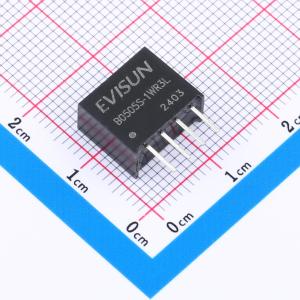

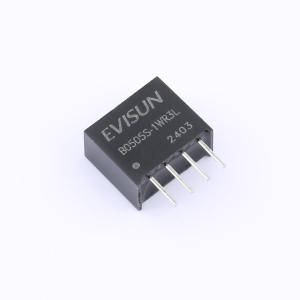

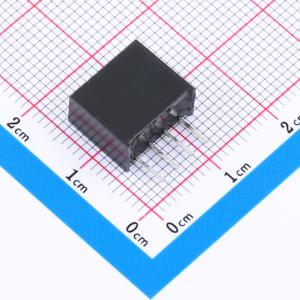

B0505S-1WR3L
4.5V~5.5V 5V 200mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B0505S-1WR3L型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电压5V(4.5V~5.5V)，输出电压5Vdc，输出电流200mA，输出功率1W;转换效率87%;低静态电流，低纹波系数和低噪音，超低功耗;输出可持续短路保护，自恢复;最大容性负载2400uF;适用于纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等 ;输入输出隔离耐压3KVdc ;尺寸：长11.68*高10.16*宽6.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- B0505S-1WR3L
- 商品编号
- C20612525
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 240kHz | |
| 纹波噪声 | 30mVp-p |
商品概述
B0505S-1WR3L型号产品是专门应用在分布式电源系统中需要产生一组与输入电源隔离的电源的应用场合而设计。该产品适用于：纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。
商品特性
可持续短路保护 空载输入电流低至6mA 效率高达85% 低纹波系数和低噪音 隔离电压3000VDC 国际标准引脚 工作温度范围：-40℃~+105℃
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
