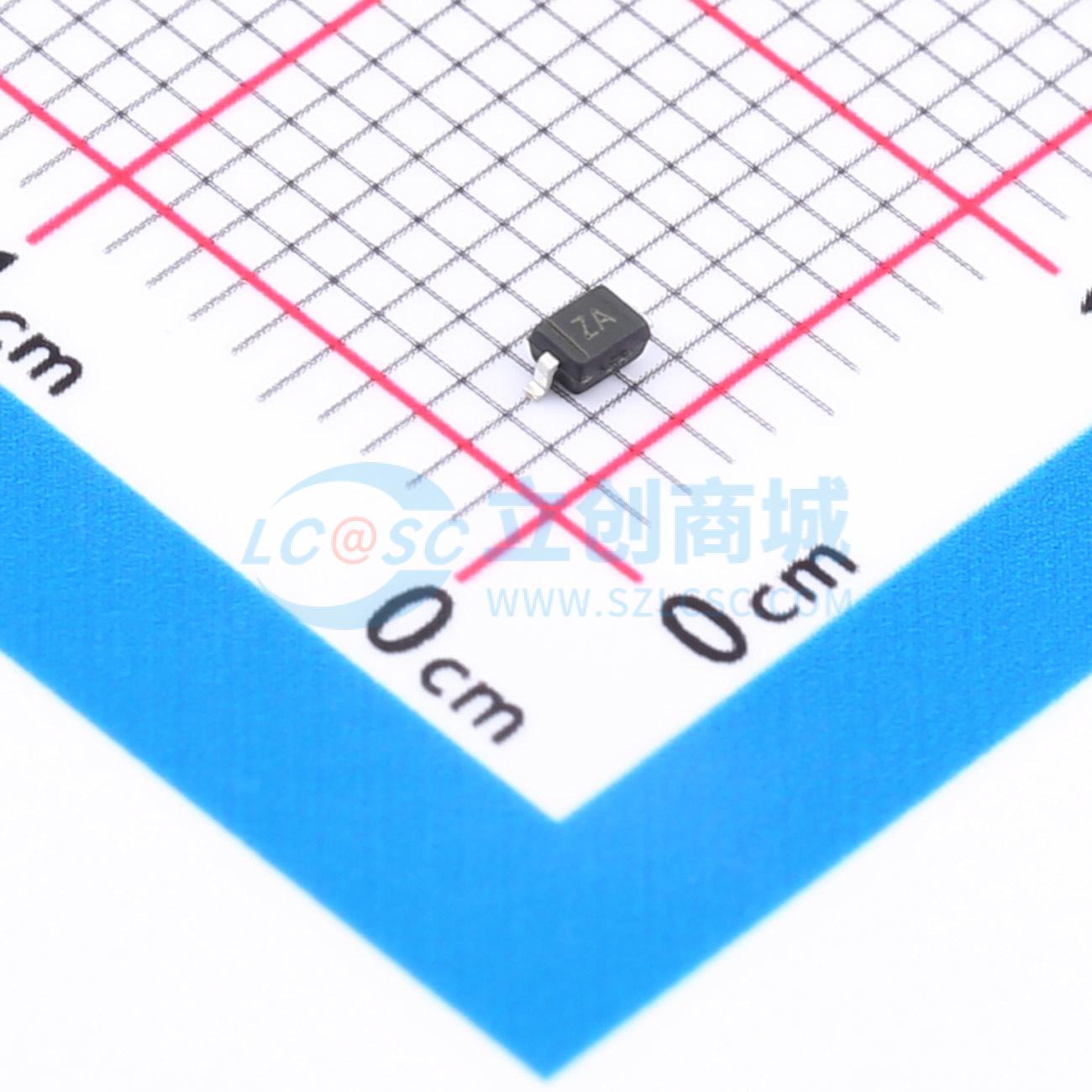

温馨提醒：图片仅供参考，商品以实物为准
SD05
单向ESD 5V截止 峰值浪涌电流：28A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本元器件专为保护电子设备免受静电和浪涌影响而设计，具备28A的电流承载能力，5V的工作电压，以及200pF的典型结电容。采用单通道Uni单向结构，确保高效能且稳定的电路保护。适用于多种精密仪器和家用电子产品。
- 商品型号
- SD05
- 商品编号
- C20611935
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 28A@8/20us | |
| 峰值脉冲功率(Ppp) | 420W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 200pF |
