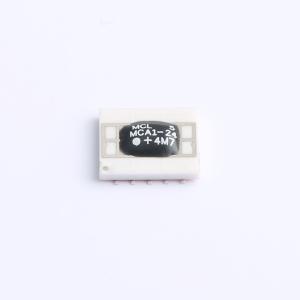

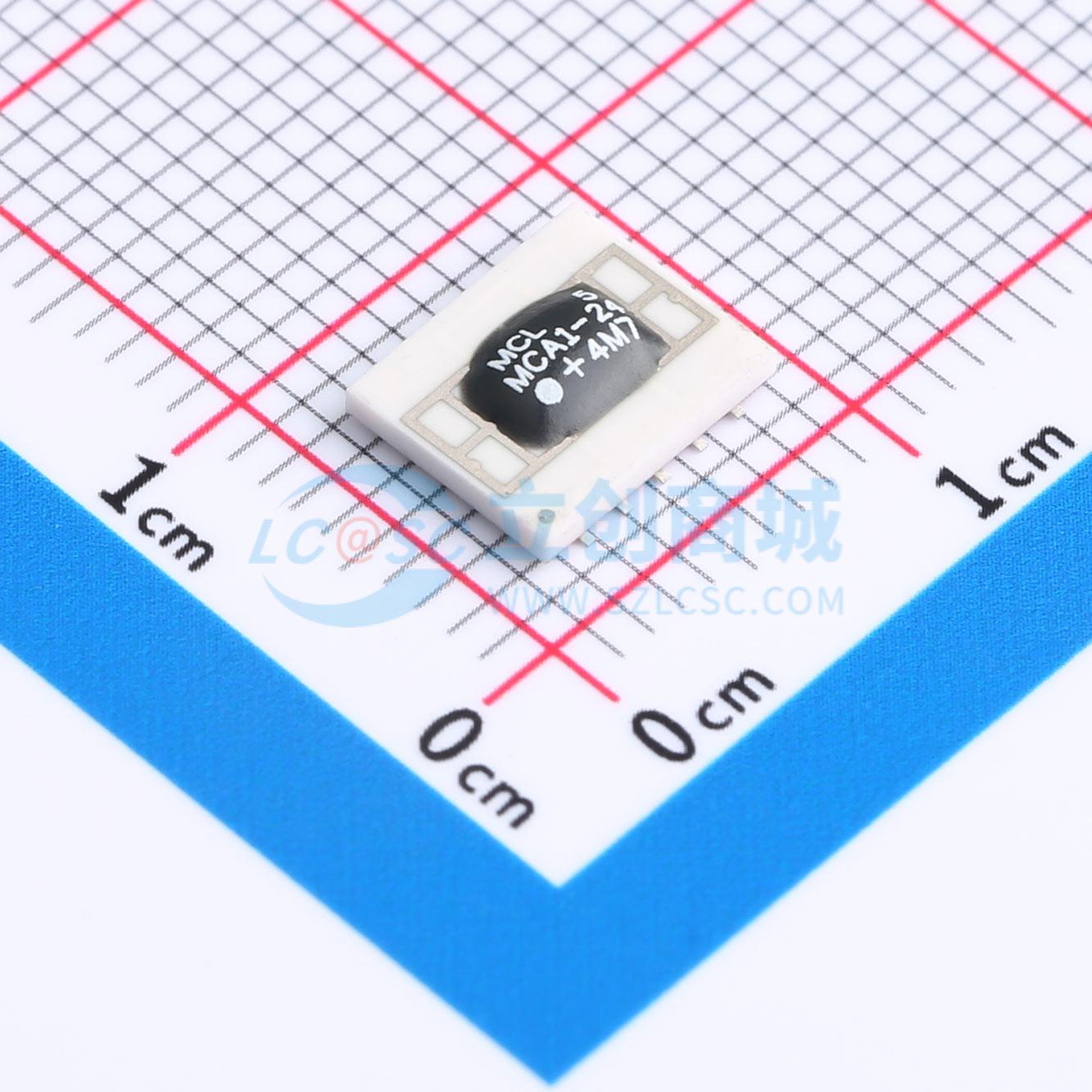

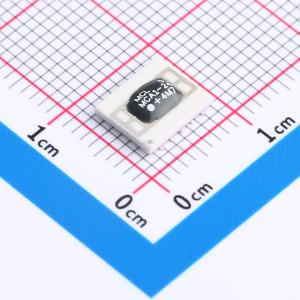

温馨提醒：图片仅供参考，商品以实物为准
MCA1-24+
陶瓷宽带频率混频器，300至2400 MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款宽带RF混频器具有300到2400 MHz的工作频率范围，低转换损耗和良好的L-R隔离性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- MCA1-24+
- 商品编号
- C20611189
- 商品封装
- SMD-10P,7.6x6.3mm
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 300MHz~2.4GHz | |
| IF频率范围 | 0Hz~700MHz | |
| LO频率范围 | 300MHz~2.4GHz | |
| 通道数 | - | |
| P1dB | 1dBm | |
| IP3 | 10dBm | |
| 隔离度(L-R) | 40dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 25dB | |
| 增益/损耗 | 6.1dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -55℃~+100℃ | |
| 功能特性 | - |
商品特性
- 宽带宽，300至2400 MHz
- 低转换损耗，典型值6.1 dB
- 出色的左右隔离度，典型值40 dB
- LTCC双平衡混频器
- 可水洗
- 低成本
- 薄型，0.08英寸
- 受美国专利7,027,795保护
应用领域
- 蜂窝通信
- 个人通信网（PCN）
- 超高频电视（UHF TV）
- 宽带码分多址（WCDMA）
