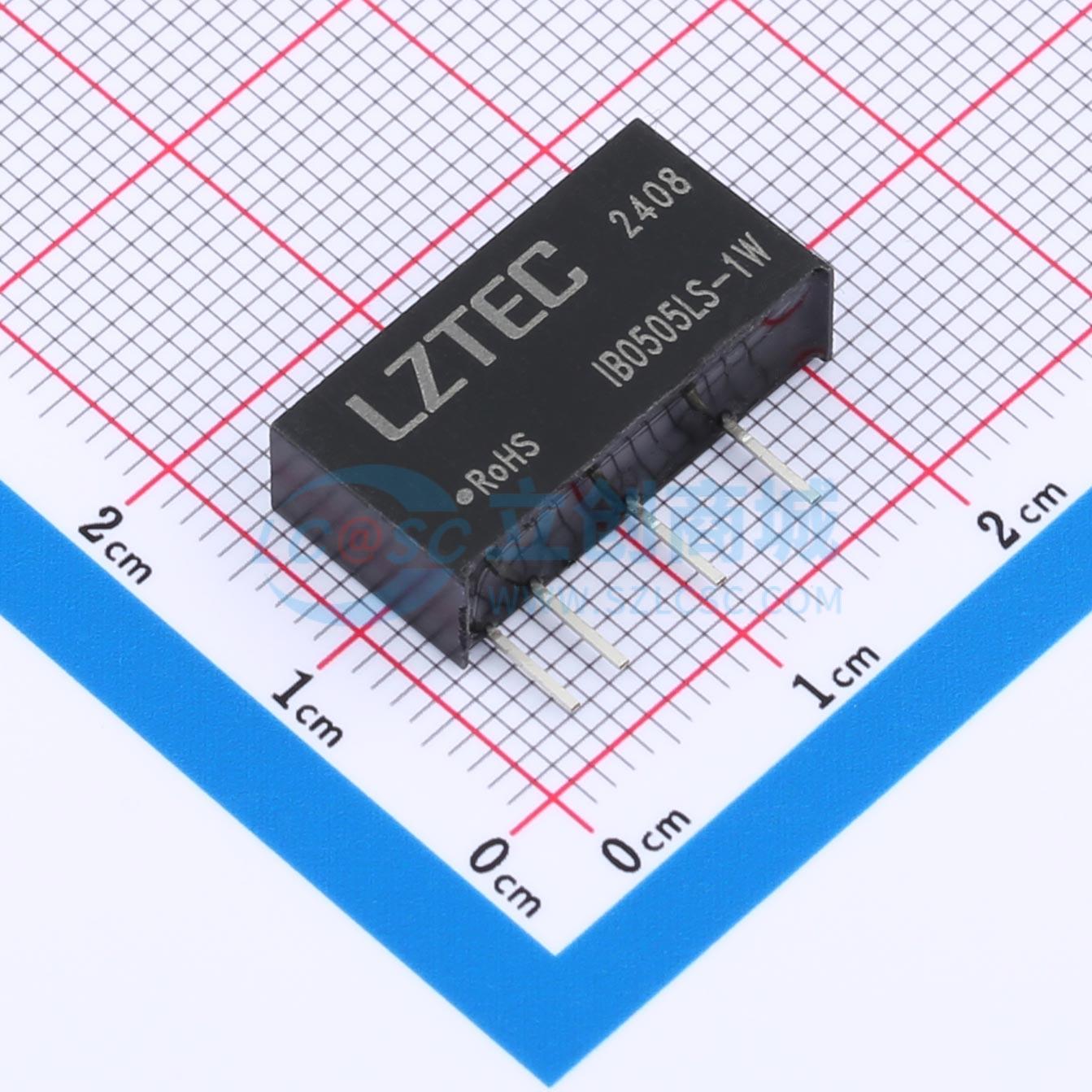

IB0505LS-1W
1W,定电压输入,稳压单路输出,1500V隔离
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DCDC-5V转5V 功率1W，稳压单路输出，1500V隔离
- 品牌名称
- LZTEC(励至)
- 商品型号
- IB0505LS-1W
- 商品编号
- C20608811
- 商品封装
- SIP,19.6x6mm
- 包装方式
- 管装
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 72% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 250kHz | |
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm | |
| 稳压类型 | - |
商品概述
若要求进一步减少输入输出纹波，可在输入输出端连接一个电容滤波网络。但应注意选用合适的滤波电容。若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，推荐容性负载值详见表1。若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标；最大容性负载均在输入电压范围、满负载条件下测试；除特殊说明外，本手册所有指标都在 Ta = 25℃，湿度 < 75% RH，标称输入电压和输出额定负载时测得；本手册所有指标测试方法均依据本公司企业标准。
商品特性
- 工作温度范围：-40℃ ~ 85℃
- 隔离电压：1500VDC
- 效率高达：76%
- 可持续短路保护
- 符合ROSH指令
