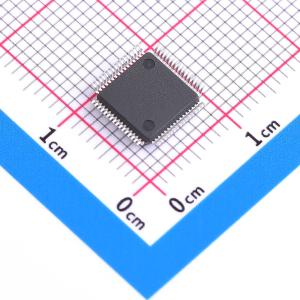

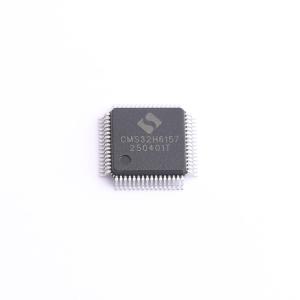

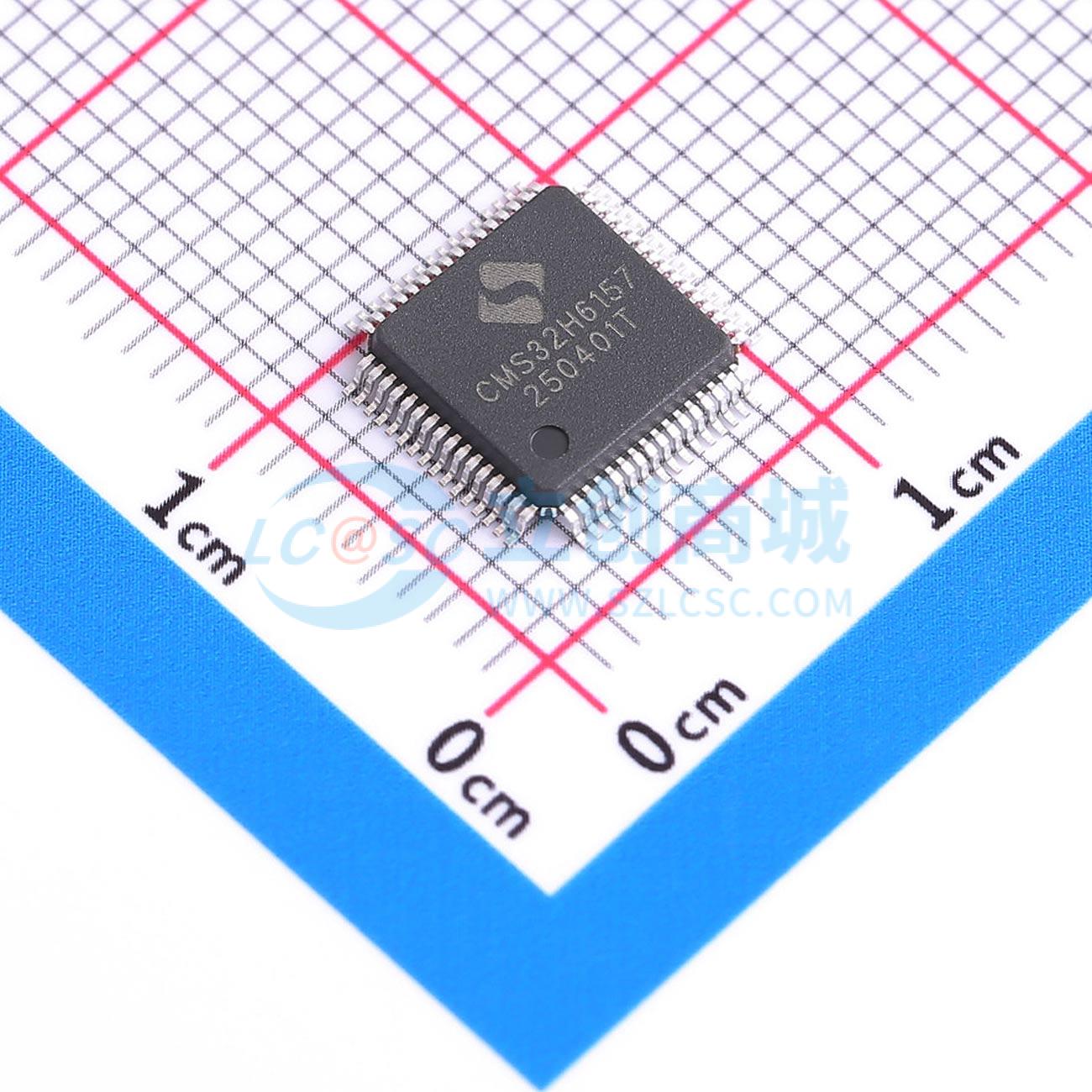

CMS32H6157

基于ARM Cortex-M0+的超低功耗32位测量SOC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 超低功耗CMS32H6157采用高性能的ARM@Cortex-M0+的32位RISC内核，最高可工作于32MHz。采用高速的嵌入式闪存（SRAM最大8KB，程序/数据闪存最大128KB）。集成PC、SPI、UART多种标准接口。集成12bit A/D转换器、温度传感器、比较器，运算放大器。其中12bit A/D转换器可以采集外部传感器信号，降低系统设计成本。芯片内集成的温度传感器则可实现对外部环境温度实时监控。芯片内部集成的比较器，可支持高速和低速两种工作模式，在高速模式下可支持高速运转马达的控制反馈，而在低速模式下则可用于电池监测。集成8通道16bit定时器模块，结合定时器可实现一个直流电机或者两个步进电机的控制。具有出色的低功耗性能，支持睡眠和深度睡眠两种低功耗模式，设计灵活。其运行功耗为35uA/MHz@32MHz，在深度睡眠模式下功耗仅0.7uA，适合采用电池供电的低功耗设备。集成事件联动控制器，可实现硬件模块之间的直接连接，无需CPU的干预，比使用中断响应速度更快，同时降低了CPU的活动频率，延长了电池寿命。具有高精度24位无失码Sigma-Delta ADC，输出速率（ODR）可选：2.5Hz-2.56KHz，PGA增益可设置为1、2、4、8、16、32、64、128、256，PGA = 128、ODR = 10Hz、SET_LDO = 00时，有效分辨率为20.6位。
品牌名称: Cmsemicon(中微半导体)
商品型号: CMS32H6157
商品编号: C20607022
商品封装: LQFP-64(7x7)
包装方式: 托盘
商品毛重: 1.438275克(g)

商品参数

商品概述

CMS32H6157 是一款基于 ARM Cortex-M0+ 内核的超低功耗 32 位测量系统级芯片，工作频率最高可达 32MHz。它集成了高速嵌入式闪存、多种标准接口（I²C、SPI、UART）、12位模数转换器、温度传感器、比较器、运算放大器以及高精度 24 位无失码 Sigma-Delta 模数转换器。该芯片具备出色的低功耗性能，支持睡眠和深度睡眠模式，并集成事件联动控制器以实现硬件模块间的直接连接，无需 CPU 干预。此外，它还集成了 8 通道 16 位定时器模块，可用于电机控制。

商品特性

超低功耗工作环境：电源电压范围 1.8V 到 4.4V，温度范围 -40℃ 到 85℃，运行功耗 35uA/MHz@32MHz，深度睡眠模式功耗 0.7uA
ARM 32-bit Cortex-M0+ CPU，工作频率 32KHz ~ 32MHz
存储器：128KB Flash，2.5KB 专用数据 Flash，8KB 带奇偶校验的 SRAM
内置上电复位和可编程门限的电压检测电路
时钟管理：内置高速振荡器（精度 ±1%）、32.768KHz 低速振荡器，支持外部晶体振荡器
32 周期 32 位乘法器
增强型 DMA 控制器，支持多种传送模式，源/目的地址全空间可选
联动控制器，支持 16 种事件输入和 6 种事件触发
LCD 控制器/驱动器，支持多种 COM/SEG 配置
模拟外围：12 位 0.71Msps ADC（26 外部通道）、两通道比较器、一通道运算放大器、8 位 DAC
24 位 Sigma-Delta ADC：无失码，PGA 增益 1~256 可选，集成 LDO、振荡器、温度传感器，带休眠功能，2 线 SPI 接口
54 个 I/O 端口，支持漏极开路、内部上下拉、按键中断检出、时钟/蜂鸣器输出控制
串行两线调试器
丰富定时器：8 通道 16 位定时器、15 位间隔定时器、实时时钟、看门狗定时器、SysTick 定时器、定时器 A
安全功能：符合 IEC/UL 60730 标准，支持异常访问报错、RAM 奇偶校验、硬件 CRC、SFR 保护、128 位 ID、Flash 二级保护
通信接口：3 通道可配置串行通讯单元（UART/SPI/I²C）、标准 SPI、标准 I²C、IrDA
封装：LQFP64

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	32MHz
	CPU位数	32 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	8KB
	ADC(位数)	24bit
	振荡器类型	内置
	工作电压	1.8V~4.4V
	工作温度	-40℃~+85℃
