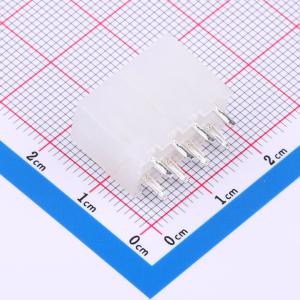

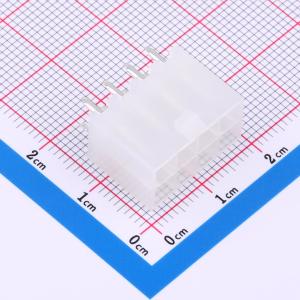

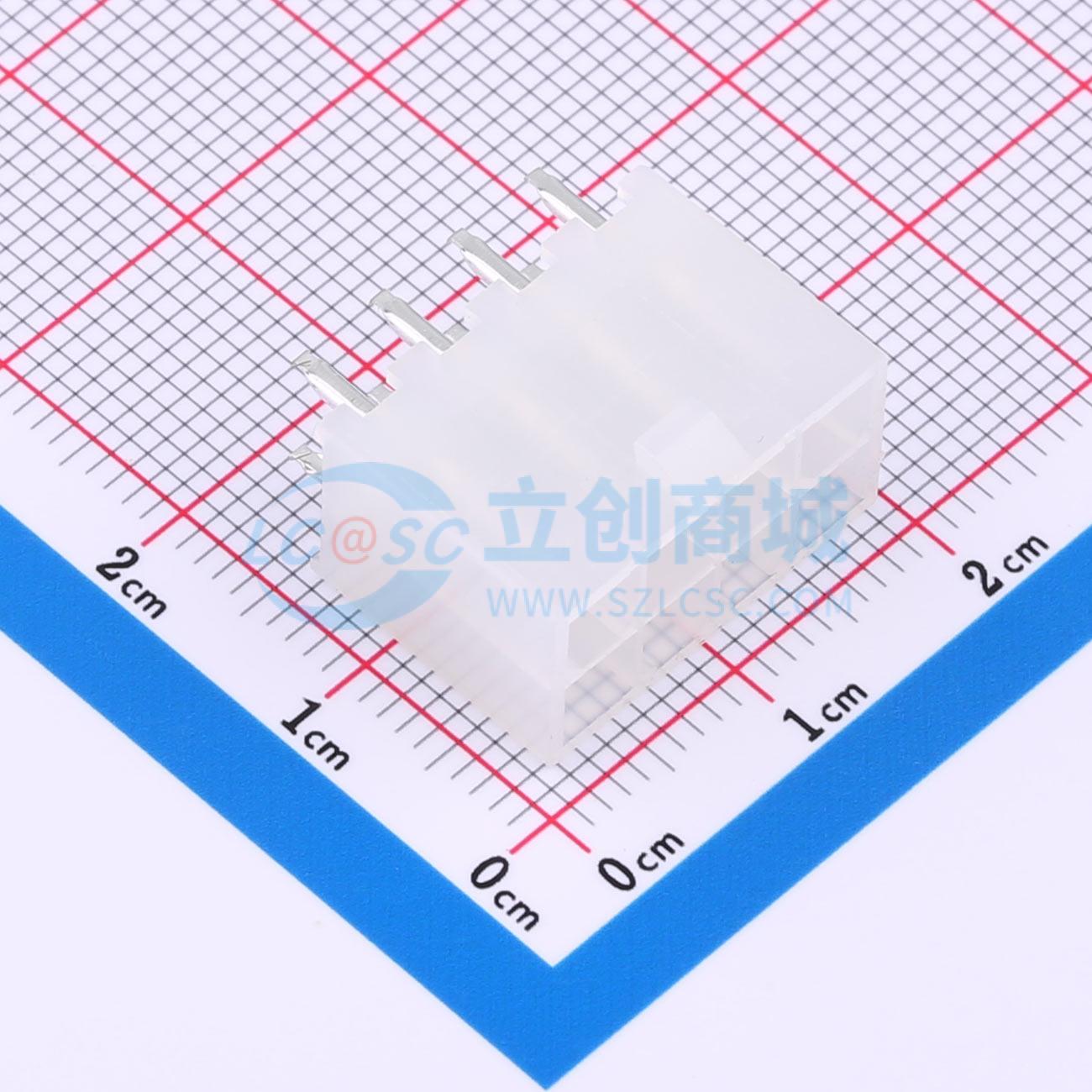

XD-5566-2*4A
2x4P 4.2mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XUNDA(讯答)
- 商品型号
- XD-5566-2*4A
- 商品编号
- C20608116
- 商品封装
- 插件,P=4.2mm
- 包装方式
- 袋装
- 商品毛重
- 1.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x4P | |
| 间距 | 4.2mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 8P | |
| 排数 | 2 | |
| 每排PIN数 | 4 | |
| 额定电流 | 9A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 300V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 13.1mm | |
| Y轴-板上底边宽度 | 9.8mm |
商品概述
5566 (4.20) 双排带扣系列
商品特性
- 额定电流：9A 交流、直流
- 额定电压：300V 交流、直流
- 温度范围：-40°C ~ +105°C 或 -25°C ~ +85°C
- 接触电阻：最大 20mΩ
- 绝缘电阻：最小 1000mΩ
- 耐压：1500V 交流/分钟
- 材料：有磷青铜镀锡、外壳尼龙 66 UL94 - V0(2)、晶圆尼龙 66 UL94 - VO(2) 插针磷青铜镀锡等
- 适用线径：AWG #16 ~ 28#
- 规格有 2x2P ~ 2x12P、2x1P
