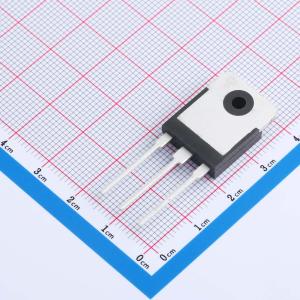

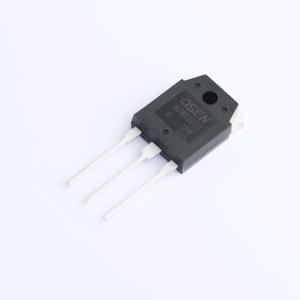

温馨提醒：图片仅供参考，商品以实物为准
NJW0302G
功放管 NPN 电流:15A 电压:230V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高效率，低偏差。 输入阻抗小，功耗低。 抗高温、高湿。 稳定性好，可靠性高。应用：音频放大器。 开关应用
- 品牌名称
- OSEN(欧芯)
- 商品型号
- NJW0302G
- 商品编号
- C20607884
- 商品封装
- TO-3PNB
- 包装方式
- 托盘
- 商品毛重
- 5.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 15A | |
| 集射极击穿电压(Vceo) | 230V | |
| 耗散功率(Pd) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 160@1A,5V | |
| 特征频率(fT) | 10MHz | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 1.2V@8A,0.8A | |
| 射基极击穿电压(Vebo) | 7V |
商品特性
- 高效率，低偏差
- 输入阻抗小，功耗低
- 抗高温、高湿
- 稳定性好，可靠性高
应用领域
- 音频放大器
- 开关应用
- 与NJW0302G（PNP）互补应用
- 推荐用于150W高保真音频放大器输出级应用
