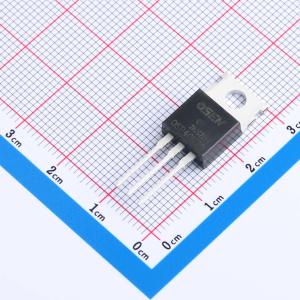

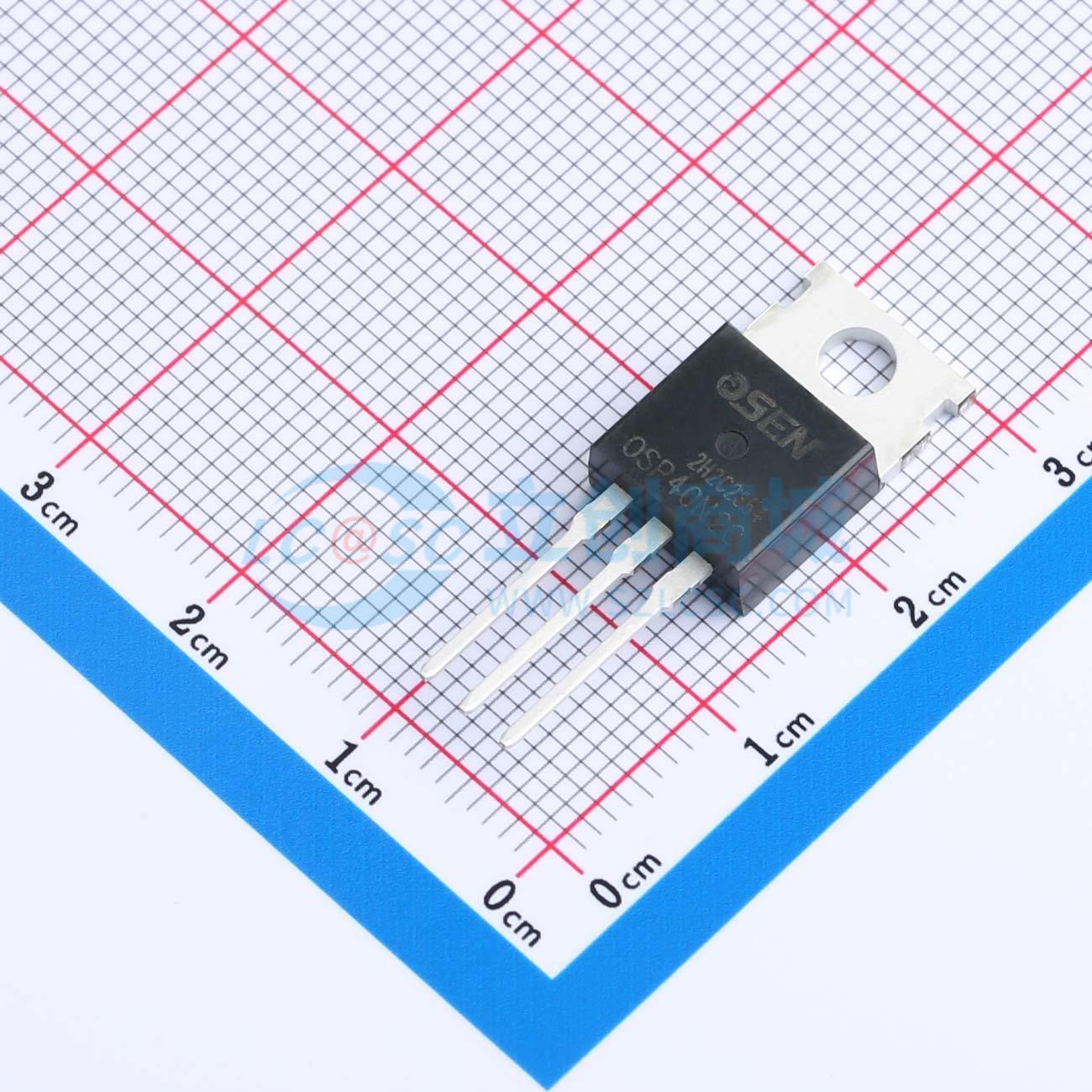

OSP40N20

N沟道耐压:200V 电流:40A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: OSEN(欧芯)
商品型号: OSP40N20
商品编号: C20607809
商品封装: TO-220
包装方式: 管装
商品毛重: 2.78克(g)

商品参数

商品概述

LM2595是一款固定频率为150KHz的PWM DC-DC稳压电源转换器。它具有2A输出电流驱动能力、高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式，可将占空比线性调节范围从0调整到100%。 LM2595内置固定频率振荡器和频率补偿模块，使用简单，仅需少量外部元件。此外，该芯片还具备带迟滞功能的使能、过温保护、过流保护和冲击过流保护等内置功能。当发生二次过流保护时，芯片的内置降频功能会将工作频率从150KHz降至50KHz。 LM2595是一款降压型稳压直流电源转换器，其主要功能是将噪声和纹波较大的高压直流电压转换为纹波和噪声较小的低压直流稳压输出。LM2595有四种不同版本，这四种版本按不同的输出稳压值划分，分别为3.3V、5V、12V和输出电压可调版本。芯片上提供过温保护功能和限流保护功能。

商品特性

输入电压范围为4.5V至40V。
稳压输出有3.3V、5V、12V和输出可调版本，输出可调版本的可调范围为1.23V至37V。
占空比可从0%调节至100%。
最小饱和压降为1.5V。
150KHz固定工作频率
2A固定电流输出能力
开关迟滞开关功能
内置过温保护和过流保护
内置频率补偿功能
高工作效率、线性调整率和负载调整率

应用领域

简易高效降压（Buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	漏源电压(Vdss)	200V
	连续漏极电流(Id)	40A
	导通电阻(RDS(on))	72mΩ@10V
	耗散功率(Pd)	250W
	阈值电压(Vgs(th))	4V@250uA

	属性	参数值
	栅极电荷量(Qg)	55nC@10V
	输入电容(Ciss)	1.45nF
	反向传输电容(Crss)	38pF
	类型	N沟道
	输出电容(Coss)	350pF
