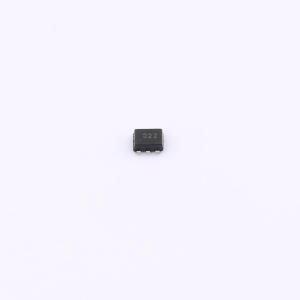

温馨提醒：图片仅供参考，商品以实物为准
EMD22
双数字晶体管（NPN+PNP）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：封装中包含DTA143Z芯片和DTC143Z芯片。 可使用SOT-563自动贴装机进行贴装。 晶体管元件相互独立，无干扰。 可将贴装成本和面积减半
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- EMD22
- 商品编号
- C20607688
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置,1个PNP-预偏置 | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN+PNP | |
| 直流电流增益(hFE) | 80 | |
| 最小输入电压(VI(on)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV | |
| 输出电压(VO(on)) | 300mV | |
| 输入电阻 | 6.11kΩ | |
| 电阻比率 | 12 | |
| 工作温度 | -55℃~+150℃ | |
| 特征频率(fT) | 250MHz |
商品特性
- 封装内集成DTA143Z芯片和DTC143Z芯片。
- 可使用SOT - 563自动贴装机进行贴装。
- 晶体管元件相互独立，无干扰。
- 贴装成本和面积减半。
