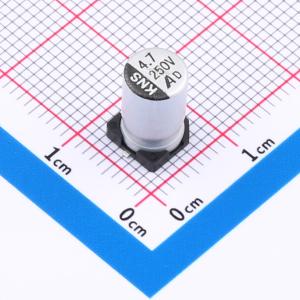

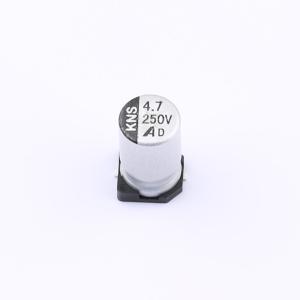

温馨提醒：图片仅供参考，商品以实物为准
189RV174
4.7uF ±20% 250V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压长寿命品 105℃5000小时 KNSCHA AD系列
- 品牌名称
- KNSCHA(科尼盛)
- 商品型号
- 189RV174
- 商品编号
- C20607166
- 商品封装
- SMD,D6.3xL10.5mm
- 包装方式
- 编带
- 商品毛重
- 0.858143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 贴片型铝电解电容 | |
| 容值 | 4.7uF | |
| 精度 | ±20% | |
| 额定电压 | 250V |
| 属性 | 参数值 | |
|---|---|---|
| 电容体直径 | 6.3mm | |
| 电容体长度 | 10.5mm | |
| 工作温度 | -40℃~+105℃ |
商品概述
AD系列表面贴装式非固体铝电解电容器，电容值4.7μF，电压250V，尺寸Φ6.3×10.5mm，工作温度105℃，容差±20%，贴片式封装
商品特性
- 铝电解电容器在纹波电流叠加时会自我发热、温度上升而老化，每升温5℃寿命减少一半
- 推荐回流次数不超过2次
- 如进行第2次焊接，需在第1次回流后确保电容器温度完全冷却到室温(5 - 35℃)
- 温度上升平均每秒钟最多5℃
- 温度下降平均每秒钟最多6℃
- 从25℃上升到峰值温度的时间最多6分钟
- 铝电解电容有极性，需按正确极性使用，反向接入会导致回路短路或电容损坏，回路可能反向或极性不明时需使用无极性电容
- 不要施加反向电压或超过额定电压的直流电压，施加电压超过额定值会使漏电流显著增加导致电容损坏，推荐在额定电压下使用以保证寿命，浪涌电压是电容能短时间承受的最高电压
- 纹波电流应小于额定值，施加纹波电流超过额定值会导致电容器本体过热、容量下降、寿命缩短，所施加纹波电压的峰值与直流电压之和应小于额定工作电压
- 请在额定温度范围内使用电容器，在上限温度以上使用会导致使用寿命大大缩短或防爆阀开启，室温下使用可保证更长使用寿命，使用环境温度每下降10℃其使用寿命增加一倍
- 电容器长期贮存后漏电流会升高，贮存温度越高漏电流上升越快，应注意贮存环境，施加电压后漏电值将不断下降，若漏电流上升对电路有不良影响，使用前需充电处理
- 电容不适合用在频繁充放电的电路，容量会因负极氧化膜氧化而减小，或因充放电产生的热量而损坏
- 不良的安装或对引线施加应力会使产品内部结构损坏，导致漏电流高或漏液问题
- 浸锡或焊接时，胶管可能因焊接时间过长、温度过高而破裂或二次收缩
- 铝电解电容器不能使用卤化有机物系列的清洗剂清洗，若必须清洗，需使用能保证电容器质量的清洗剂，清洗后不要在清洗溶液或密封容器中保管，清洗后的电容器和电路板一起在热风下干燥10分钟以上，热风温度不可高于电容器的上限温度
- 不要使用含有卤化有机物系列的固定剂及涂层剂，更不要让固定剂或涂层剂将电容器封口部位全部封住
- 推荐储存在5~35℃，相对湿度小于75%RH无阳光直射的环境，产品出厂储存期限为12个月，储存时间超过12个月需检查电气特性及可焊性
- 电容器报废时，请联系当地的工业废弃物处理商
- 更多详情，请参阅EIAJRCR - 2367B
