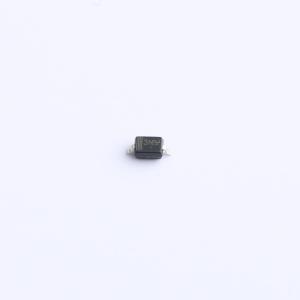

ESD3Z5.0CM
TVS 5V截止 峰值浪涌电流：9.4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD3Z5.0CM旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
- 品牌名称
- YFW(佑风微)
- 商品型号
- ESD3Z5.0CM
- 商品编号
- C20606565
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0129克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9.4A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品概述
ESD3Z5.0CM旨在保护电压敏感元件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
商品特性
- 小外形尺寸
- 低本体高度
- 在8×20 μs脉冲下，峰值功率高达200 W
- 低泄漏电流
- 典型响应时间 <1 ns
- 按照人体模型，静电放电等级为3级（>16 kV），符合IEC61000 - 4 - 2标准4级ESD保护
- 符合IEC61000 - 4 - 4标准4级EFT保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
- 适用于汽车及其他有特殊现场和控制变更要求的应用的S前缀产品；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
