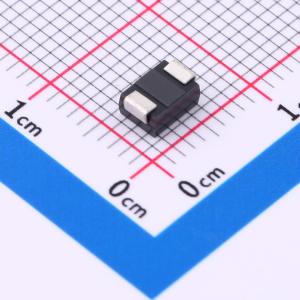

温馨提醒：图片仅供参考，商品以实物为准

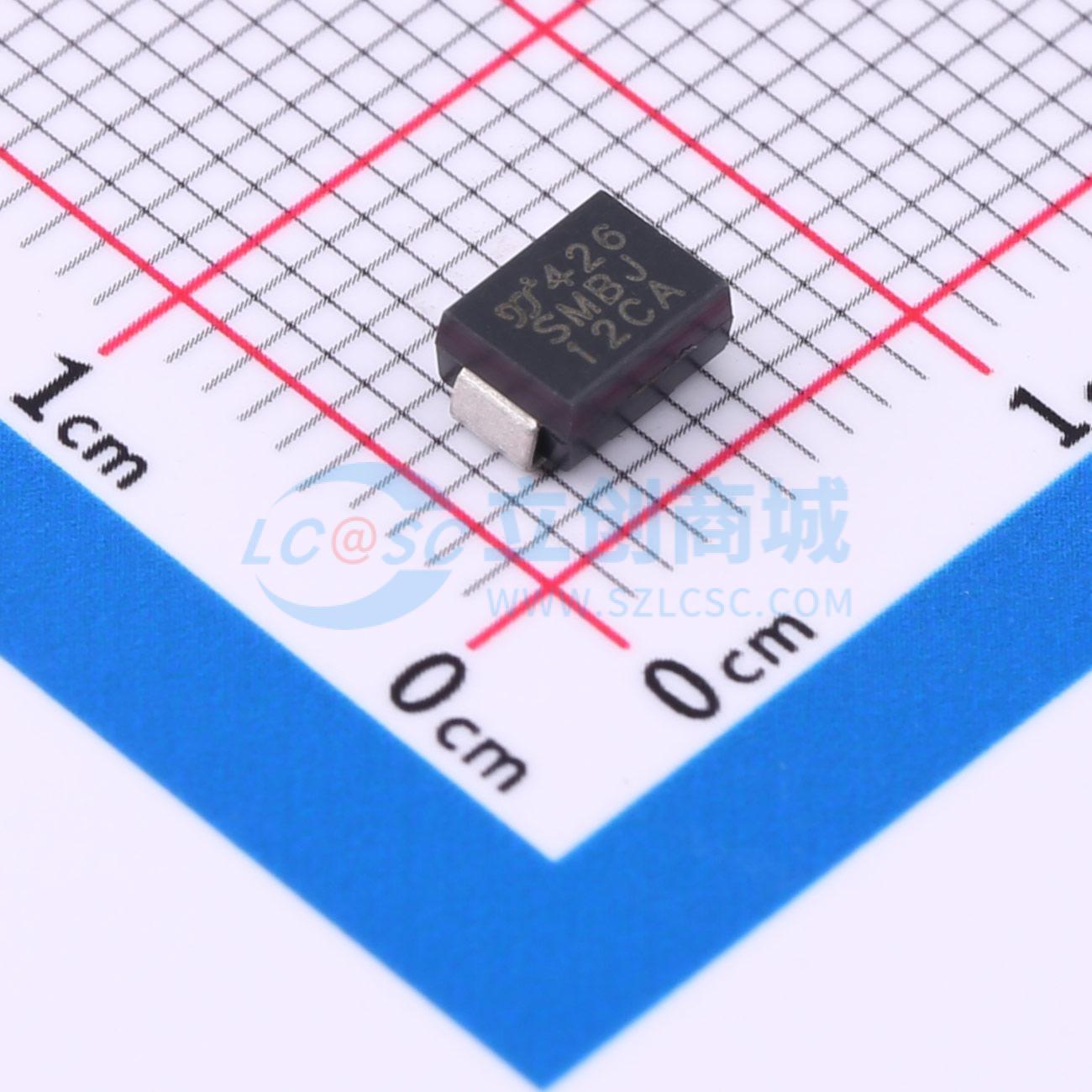

SMBJ12CAQ
双向TVS 12V截止 峰值浪涌电流：30.2A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低外形封装。 适合自动贴装。 有单向和双向两种类型。 10/1000 μs波形下具有600 W峰值脉冲功率能力。 出色的钳位能力。 响应时间极快。应用：用于保护敏感电子设备，防止因感性负载开关和雷击在IC、MOSFET、消费、汽车和电信传感器单元的信号线上产生的电压瞬变
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SMBJ12CAQ
- 商品编号
- C20604591
- 商品封装
- DO-214AA(SMB)
- 包装方式
- 编带
- 商品毛重
- 0.208333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 30.2A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 提供单向和双向型号
- 采用10/1000 µs波形时，峰值脉冲功率能力达600 W
- 出色的钳位能力
- 响应时间极快
- 增量浪涌电阻低
- 符合J-STD-020C标准的MSL 1级，无铅最高峰值温度为260 ℃
- 数据线ESD保护符合IEC 61000-4-2标准，30kV（空气）、30kV（接触）
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET、消费、汽车和电信领域传感器单元信号线上引起的电压瞬变。
