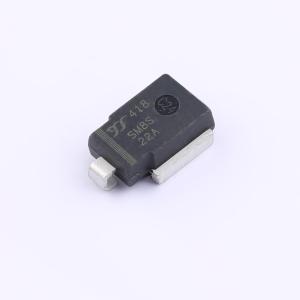

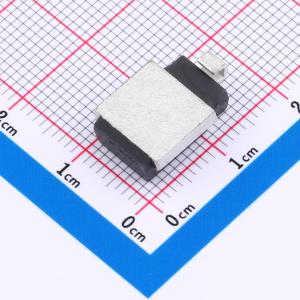

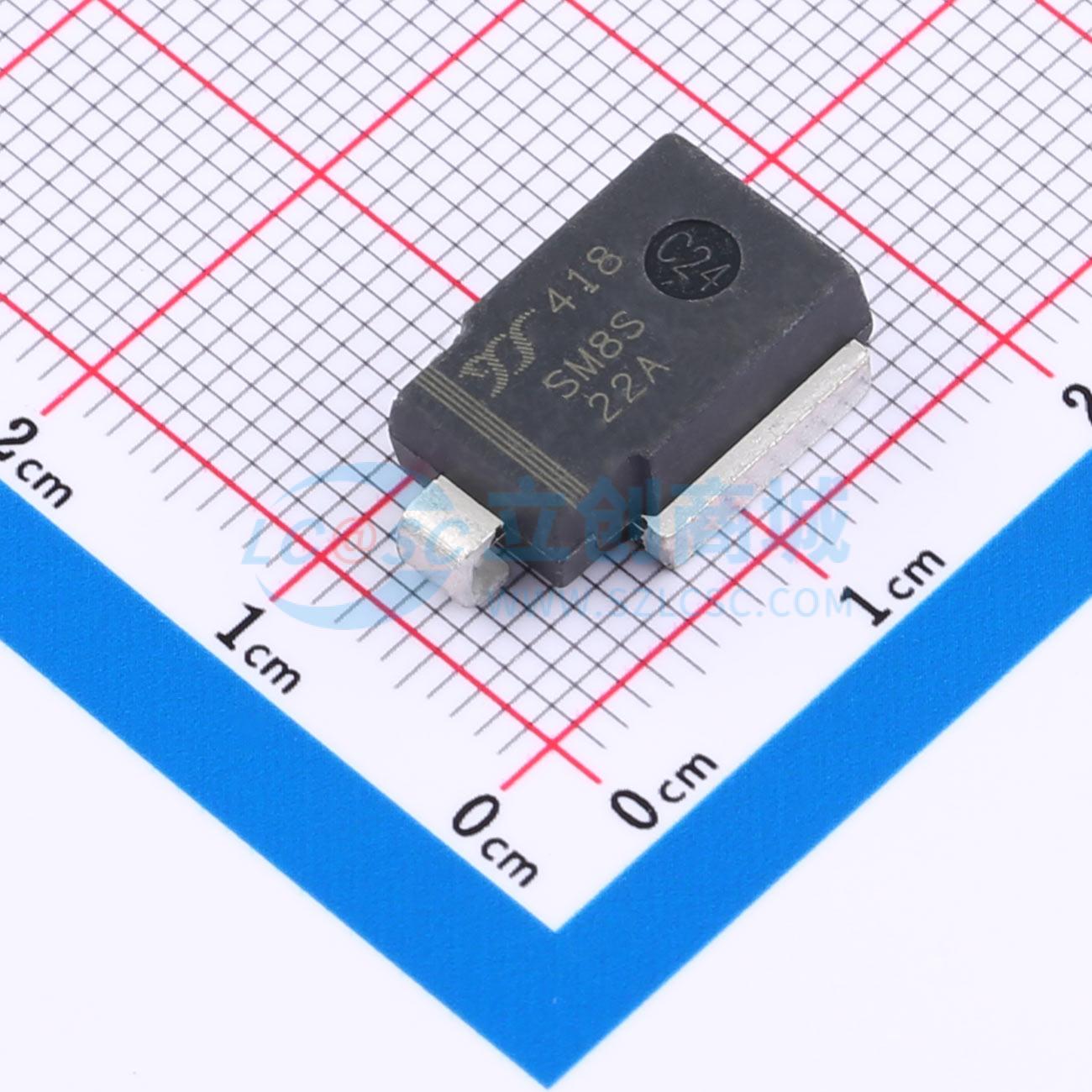

SM8S22AQ
单向TVS 22V截止 峰值浪涌电流：186A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：Tj = 175℃，适用于高可靠性和汽车应用。 10/1000μs波形下，峰值脉冲功率能力为6600W，重复率（每日周期）：0.01%。 符合ISO 7637-2 5a/5b和ISO 16750负载突降测试（因测试条件而异）。 后缀为“Q”的型号表示通过AEC-Q101认证。 低漏电流。 低正向压降。应用：用于保护敏感电子设备免受感性负载开关和雷击引起的电压瞬变影响，尤其适用于汽车负载突降保护应用
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- SM8S22AQ
- 商品编号
- C20603596
- 商品封装
- DO-218AB
- 包装方式
- 编带
- 商品毛重
- 3.606667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 186A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 6.6kW@10/1000us | |
| 击穿电压 | 26.9V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 具备T_J = 175 ℃工作能力，适用于高可靠性和汽车应用要求
- 采用10/1000 μs波形时，峰值脉冲功率能力达6600 W，重复率（占空比）：0.01 %
- 满足ISO 7637-2 5a/5b和ISO 16750负载突降测试（因测试条件而异）
- 低漏电流
- 低正向压降
- 出色的钳位能力
- 极快的响应时间
- 符合RoHS标准
应用领域
- 用于保护敏感电子设备，抵御电感负载开关和雷击引起的电压瞬变，尤其适用于汽车负载突降保护应用。
