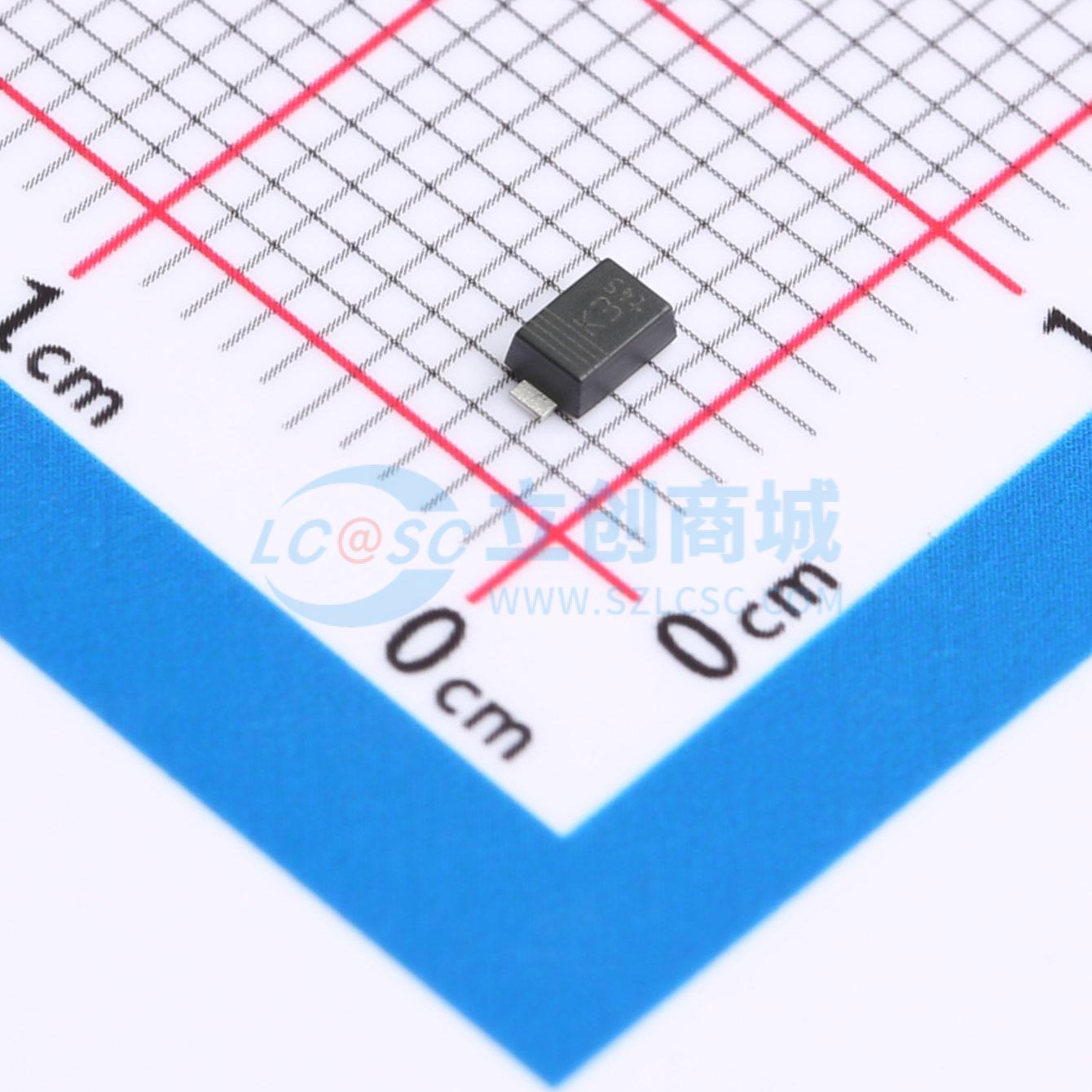

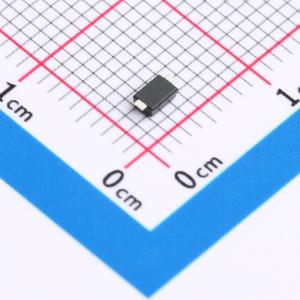

温馨提醒：图片仅供参考，商品以实物为准
PNE20010ER-QX
200V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高功率密度，采用高效平面技术的超快速恢复整流器，封装在小型扁平引脚 SOD123W 表面贴装器件 (SMD) 塑料封装中。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PNE20010ER-QX
- 商品编号
- C20590786
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.034867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 930mV@1A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
高功率密度、超快速恢复整流器，采用高效平面技术，封装于小型扁平引脚SOD123W表面贴装器件（SMD）塑料封装中。
商品特性
- 反向电压 VR ≤ 200 V
- 正向电流 IF ≤ 1 A
- 超快速恢复时间 trr ≤ 25 ns
- 铂掺杂寿命控制
- 低电感
- 小型扁平引脚SMD塑料封装
- 封装高度典型值1 mm
- 采用夹焊技术，功率能力高
- 平面芯片设计
- 适用于回流焊和波峰焊
- 通过AEC - Q101认证，推荐用于汽车应用
应用领域
- 通用整流
- 反极性保护
- 超快速开关
- 续流应用
