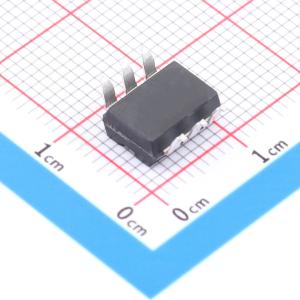

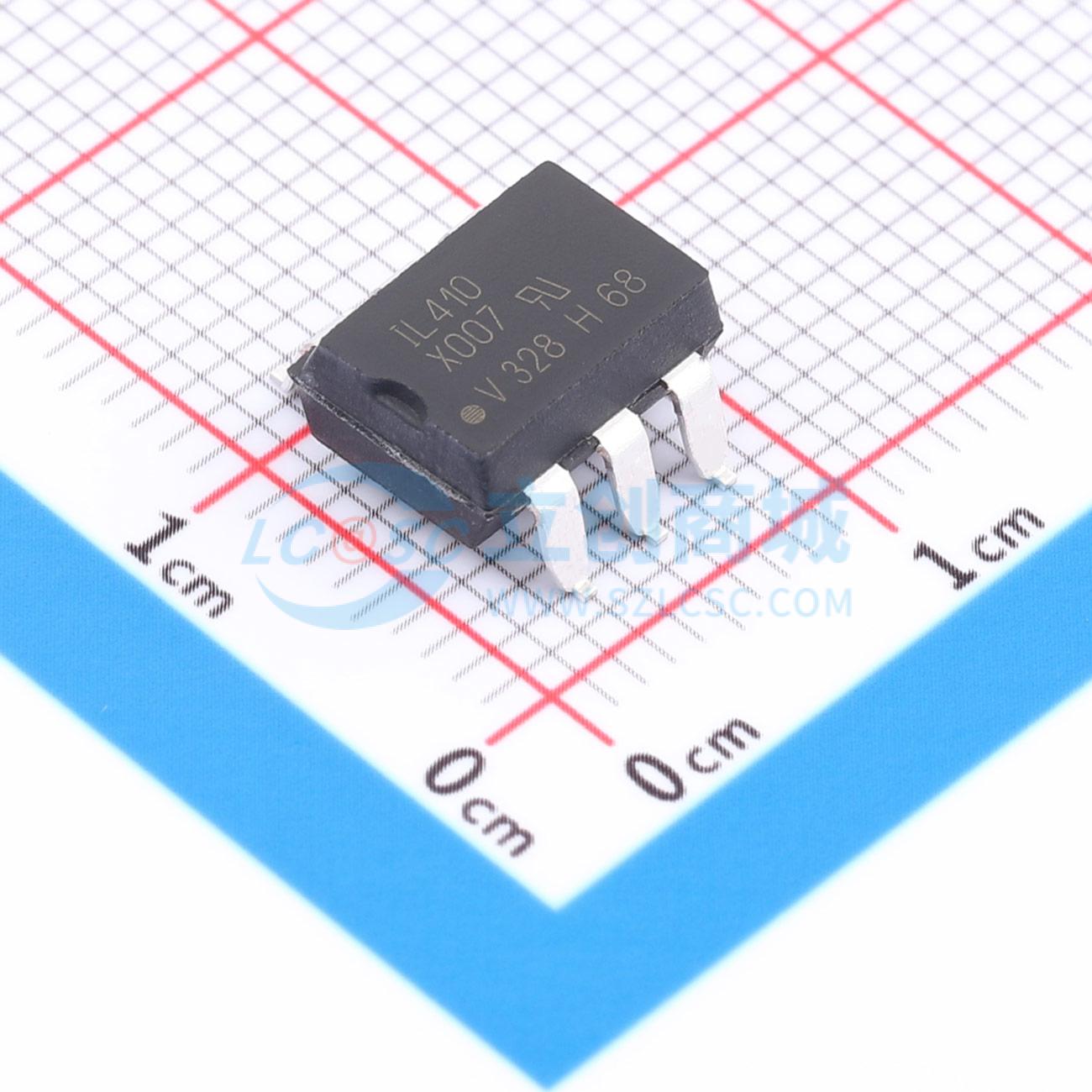

IL410-X007T

光耦合器，光控三端双向可控硅输出，过零，高dV/dt，低输入电流

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 由一个光耦合的砷化镓红外发光二极管和一个光敏晶闸管系统组成，集成了噪声抑制和过零电路。晶闸管系统可实现低触发电流 2mA，具有大于 10kV/μs 的 dV/dt 比和高达 800V 的负载电压。是一种非常适合微控制器的解决方案，可将低电压逻辑与 120VAC、240VAC 和 380VAC 高压线路隔离，并控制电阻性、电感性或电容性交流负载，如电机、螺线管、高功率晶闸管或三端双向可控硅开关元件以及固态继电器。
品牌名称: VISHAY(威世)
商品型号: IL410-X007T
商品编号: C20565998
商品封装: SMD-6P
包装方式: 编带
商品毛重: 1.628571克(g)

商品参数

	属性	参数值
	静态dv/dt	10000V/us
	隔离电压(Vrms)	4.42kV
	耗散功率(Pd)	500mW
	工作温度	-55℃~+100℃
	端子数	6
	保持电流(Ih)	65uA
	浪涌电流	3A
	功能特性	过零触发；集成噪声抑制电路

商品概述

IL410和IL4108由一个光耦合的GaAs红外发光二极管和一个光敏晶闸管系统组成，该系统集成了噪声抑制和过零电路。晶闸管系统可实现低至2mA的触发电流，其dV/dt比大于10kV/μs，负载电压高达800V。IL410和IL4108是一种非常适合微控制器的解决方案，可将低电压逻辑与120VAC、240VAC和380VAC的高电压线路隔离，并可控制电阻性、电感性或电容性交流负载，如电机、螺线管、高功率晶闸管或三端双向可控硅开关元件以及固态继电器。

商品特性

低触发电流IFT = 2mA
ITRMS = 300mA
高静态dV/dt ≥ 10000V/μs
负载电压高达800V
零电压过零检测器

应用领域

固态继电器
照明控制
温度控制
螺线管/阀门控制
交流电机驱动器/启动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	通道数	-
	过零功能	有
	输入类型	-
	可控硅类型	双向可控硅
	负载电压	600V
	输出电流(It(rms))	300mA
	正向压降(Vf)	1.16V
	正向电流	-
