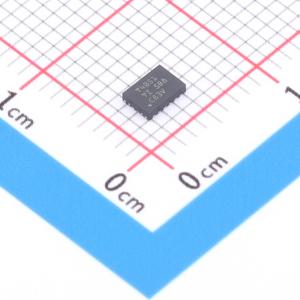

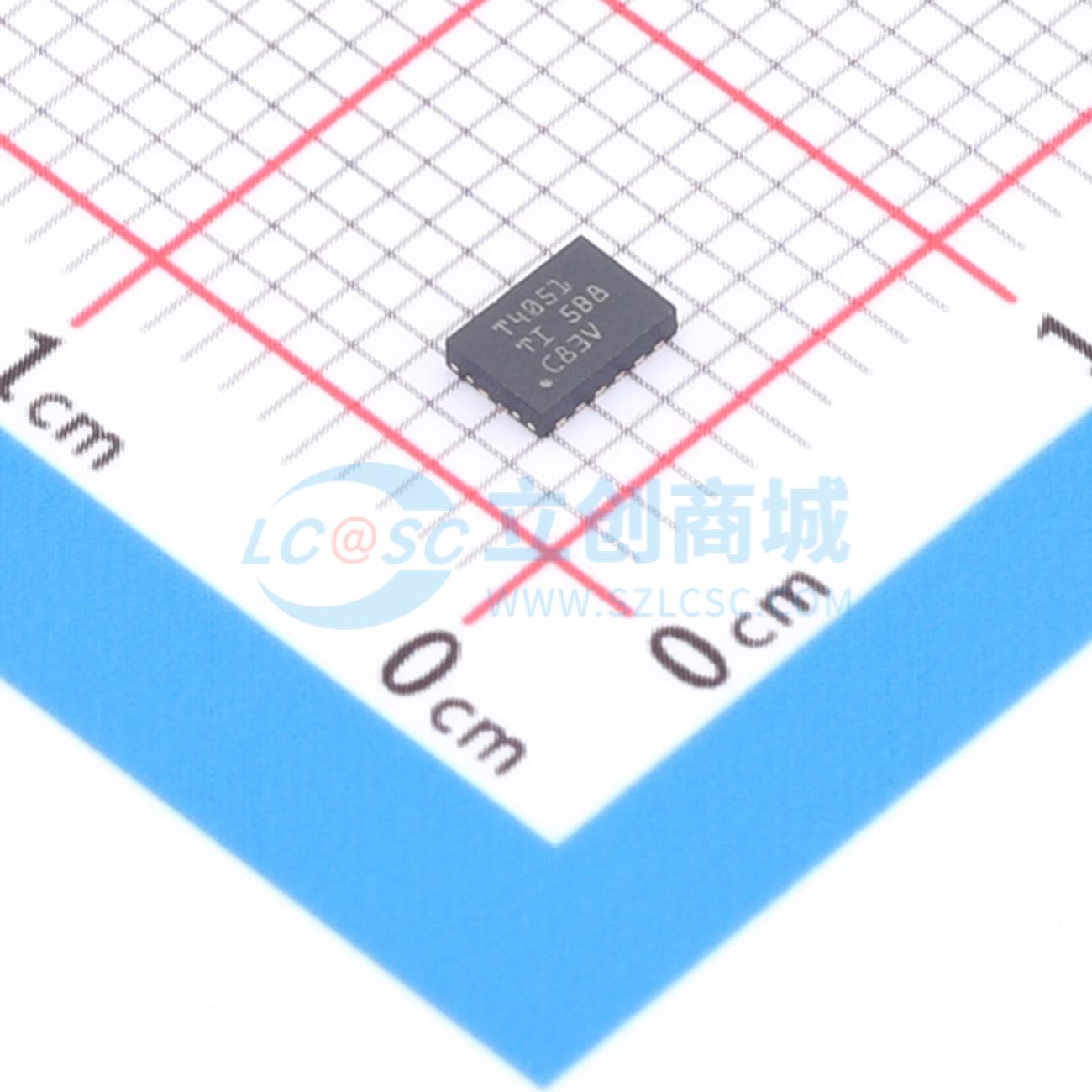

温馨提醒：图片仅供参考，商品以实物为准

TMUX4051BQBR

具有1.8V逻辑电平的24V、8:1单通道、4:1双通道和2:1三通道多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUX405x 器件是通用互补金属氧化物半导体(CMOS) 多路复用器 (MUX)。TMUX4051 是一款 8:1 单通道多路复用器，TMUX4052 是一款 4:1 双通道多路复用器，TMUX4053 是一款 2:1 3 通道开关。这些器件由单电源（5V 至 24V）、双电源（高达 ±12V）或非对称电源（例如 VDD=12V，ΔVSS= -5V）供电。宽电源电压范围支持 TMUX405x 器件用于从电池测试仪到电器的各种应用。
品牌名称: TI(德州仪器)
商品型号: TMUX4051BQBR
商品编号: C20549631
商品封装: WQFN-16-EP(2.5x3.5)
包装方式: 编带
商品毛重: 1.291111克(g)

商品参数

商品概述

TMUX405x 器件是通用互补金属氧化物半导体(CMOS) 多路复用器 (MUX)。 TMUX4051 是一款 8:1单通道多路复用器，TMUX4052 是一款 4:1 双通道多路复用器，TMUX4053 是一款 2:1 3 通道开关。这些器件由单电源（5V 至 24V）、双电源（高达 ±12V）或非对称电源（例如 VDD = 12 V ， VSS = -5 V ）供电。宽电源电压范围支持 TMUX405x 器件用于从电池测试仪到电器的各种应用。TMUX405x 器件可支持源极 (Sx) 和漏极 (Dx) 引脚上从 VSS 到 VDD 范围的双向模拟信号。所有逻辑输入均具有兼容 1.8V 逻辑的阈值，在有效电源电压下运行时，这些阈值与 TTL 和 CMOS 逻辑兼容。

商品特性

单电源电压范围:5V 至 24V
双电源电压范围:高达 ±12V
低电容:3pF
工作温度范围:-55℃ 至 +125℃
双向信号路径
轨到轨运行
兼容 1.8V 逻辑电平
先断后合开关
ESD 保护 HBM:2000V

应用领域

模拟多路复用和多路信号分离
工厂自动化和控制
电器
电池测试设备
电力输送
医疗
楼宇自动化
电网基础设施

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	导通电阻(Ron)	75Ω
	工作电压	-12V~12V；5V~24V
	导通电容(Con)	13pF
	导通时间(ton)	190ns

	属性	参数值
	关闭时间(toff)	140ns
	带宽	280MHz
	工作温度	-55℃~+125℃
	传播延迟(tpd)	4ns
	功能特性	双向模拟通道；电平转换
	电荷注入	6pC
