温馨提醒：图片仅供参考，商品以实物为准

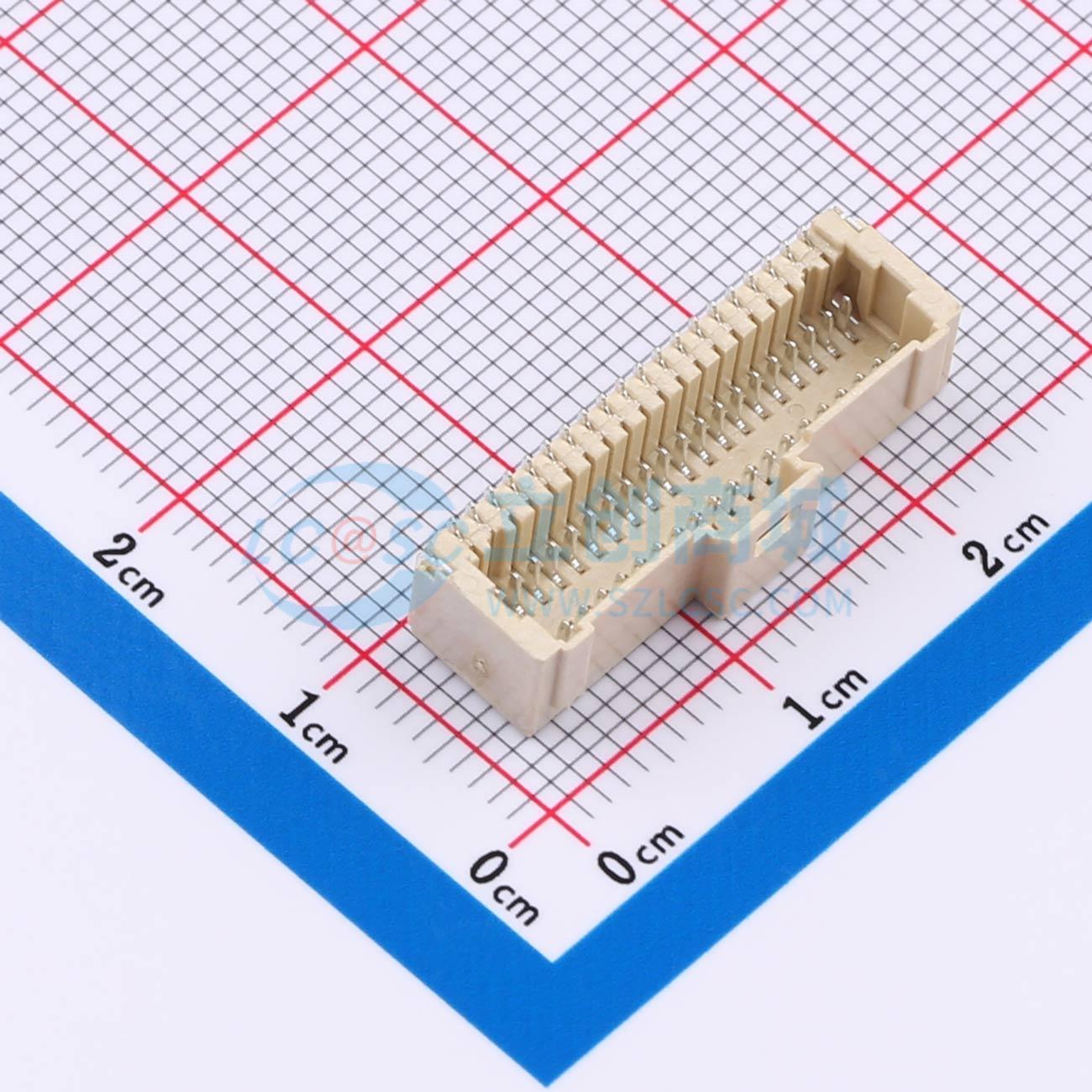

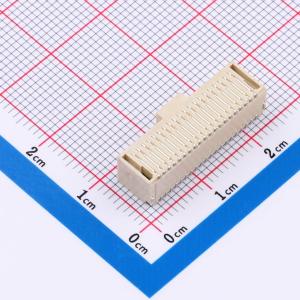

HC-SHB-2*20PWT-05
2x20P 间距:1mm 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HCTL(华灿天禄)
- 商品型号
- HC-SHB-2*20PWT-05
- 商品编号
- C20539122
- 商品封装
- SMD,P=1mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1.592克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x20P | |
| 间距 | 1mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | - | |
| 总PIN数 | 40P | |
| 排数 | 2 | |
| 每排PIN数 | 20 | |
| 行距 | - | |
| 额定电流 | 1A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 100V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | - | |
| Z轴-板上高度 | 8.15mm | |
| X轴-板上底边长度(间距线) | 23mm | |
| Y轴-板上底边宽度 | 6.5mm |
商品概述
SHB (1.00) 双排带扣 系列 - 05
商品特性
- 额定电流：1A 交流、直流
- 额定电压：100V 交流、直流
- 温度范围：-25°C ~ +85°C
- 接触电阻：最大 20mΩ
- 绝缘电阻：最小 100mΩ
- 耐受电压：300V 交流/分钟
- 材料：磷青铜镀锡、后亭 PBT UL94 - V0、晶圆 LCP UL94 - V0 引脚黄铜镀锡
- 适用线规：AWG #28 ~ 32#
