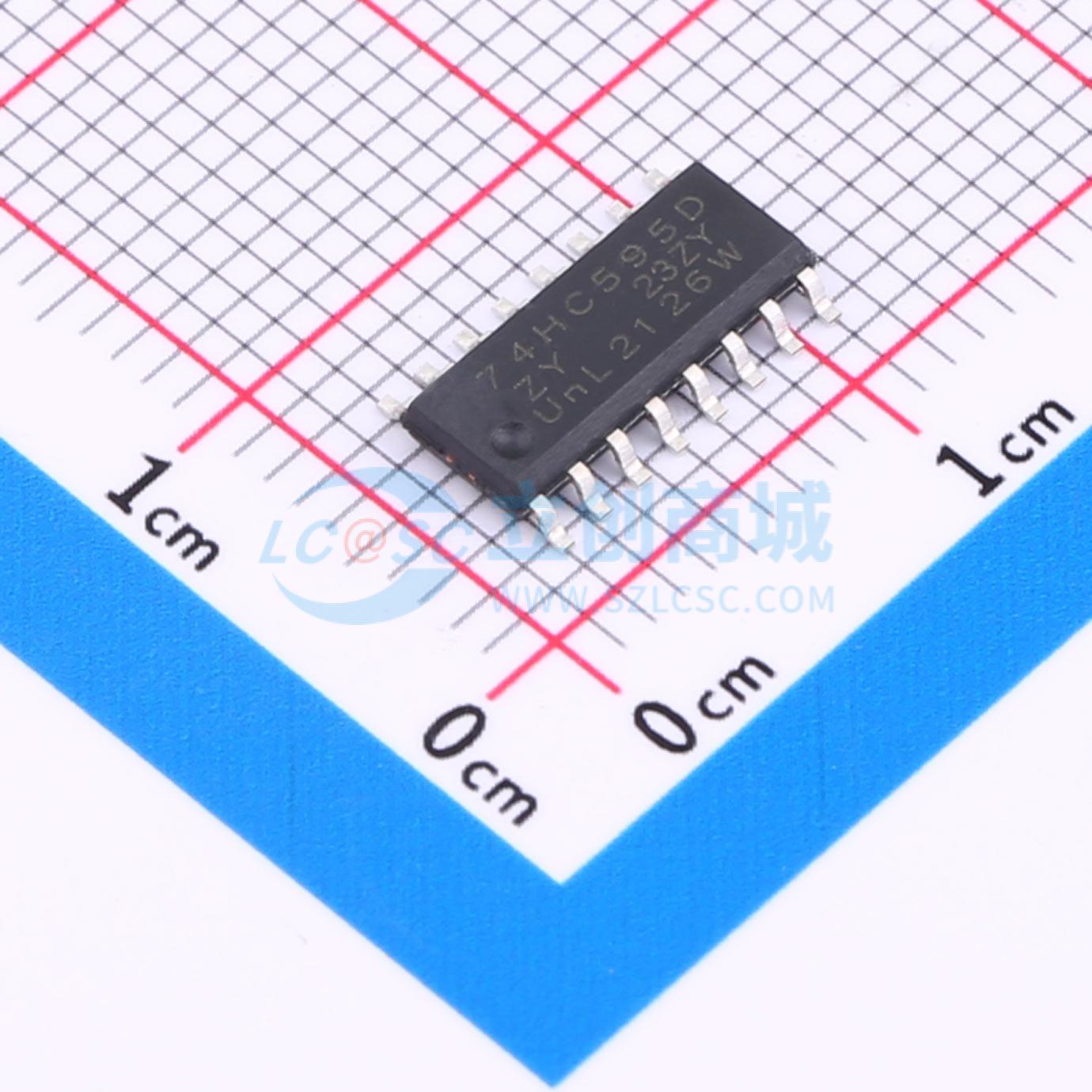

温馨提醒：图片仅供参考，商品以实物为准
74HC595D(MS)
8位CMOS移位寄存器
- 描述
- CMOS移位寄存器，工作电压2-5.5v，应用于LED数码管，自动化工程控制，不建议多个级联使用
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74HC595D(MS)
- 商品编号
- C20538884
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.23775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 10MHz | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 工作温度 | 0℃~+70℃ | |
| 传播延迟(tpd) | 100ns@5V,50pF |
商品概述
74HC595是一款8位CMOS移位寄存器。8位并行输出端口为可控的三态输出，一个串行输出端口，可以实现多级芯片串行控制，组成8n位（n为芯片数量）并行输出。
商品特性
- 低输入电流：≤1μA
- 可控的三态输出设计
- CMOS串行输出，可用于多个设备的级联
- 低功耗：Icc≤5.0μA，@ VCC = 6V
- 标准串行（SPI）接口
- 封装形式：SOP16
应用领域
- LED数码管驱动
- 自动化工程控制
- 其它应用领域
