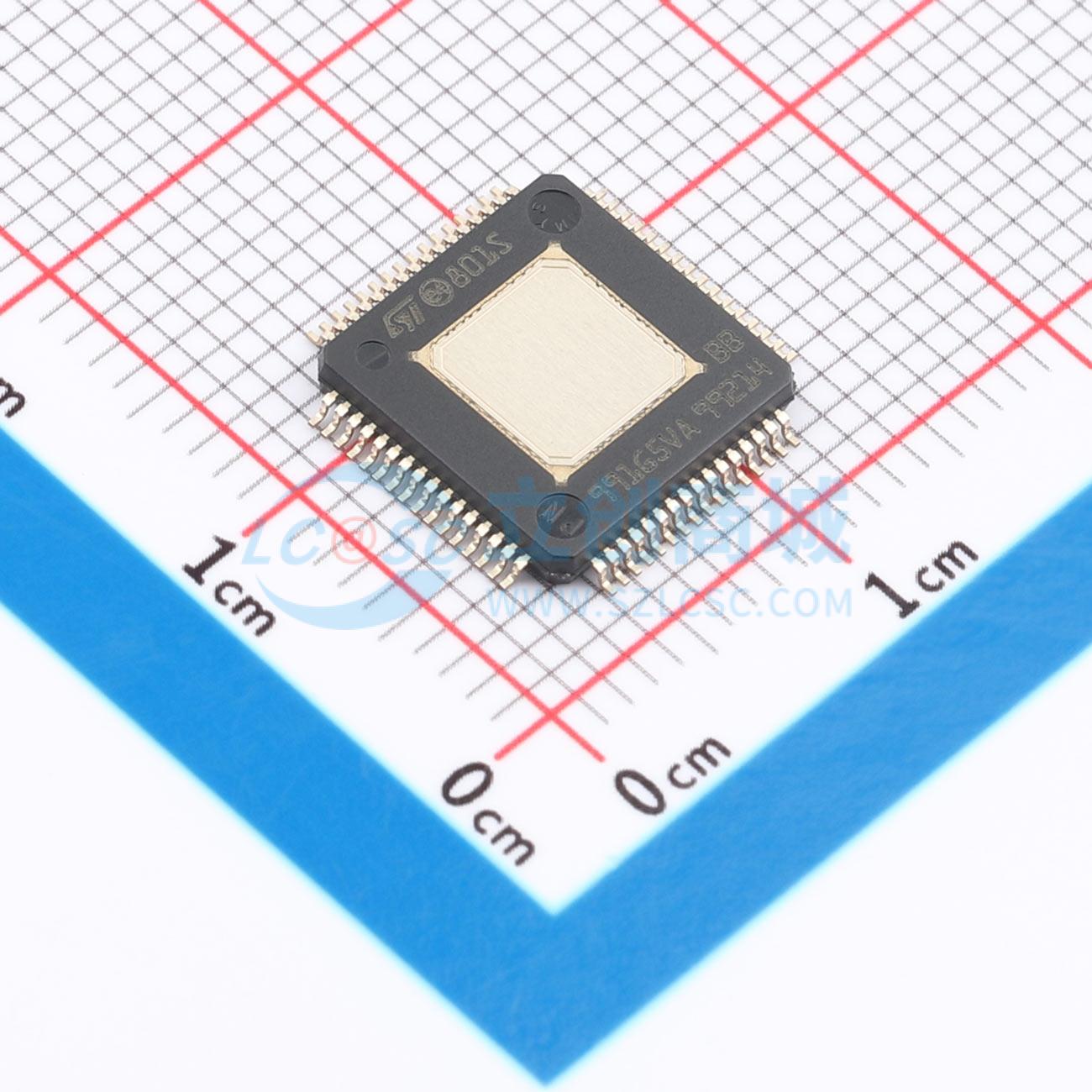

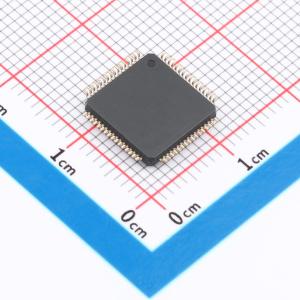

FDA801S-VYT

BCD技术四通道D类桥接放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ST(意法半导体)
商品型号: FDA801S-VYT
商品编号: C20531117
商品封装: LQFP-64
包装方式: 编带
商品毛重: 40.4克(g)

商品参数

商品概述

FDA801是一款采用BCD技术的新型四路桥式D类放大器，专门为汽车应用设计。借助所采用的技术，能够将高性能数模转换器与强大的D类MOSFET输出集成在一起，与标准AB类放大器相比，可实现出色的效率。集成的数模转换器可实现出色的性能（信噪比110 dB，动态范围108 dB）。反馈回路包含输出LC低通滤波器，可实现卓越的频率响应线性度和更低的失真，且不受电感和电容质量的影响。FDA801可通过I²C总线接口进行完全配置，并集成了专门为汽车应用设计的完整诊断阵列。由于采取了抑制EMI辐射的措施，该器件可与调谐器一起用于标准单DIN汽车收音机盒中。此外，FDA801能够在低至6 V的电源下工作，从而满足最新的低电压（“启停”）汽车制造商规范。

商品特性

集成110 dB数模转换
I²S和TDM数字输入（3.3/1.8 V）
输入采样频率：44.1 kHz、48 kHz、96 kHz、192 kHz
D类通道效率达93%
具备用于AM兼容性的EMI控制
按照IEC61967 - 4和IEC62132 - 4规范评估EMI合规性
低辐射功能（LRF）
无空闲音DAC
反馈中包含输出低通滤波器，允许使用低成本滤波器组件
最大输出功率 - 4×50 W/4 Ω @ 15.2 V，1 kHz
高输出功率能力：28 W/4 Ω，10% THD，Vd = 14.4 V
全I²C总线驱动（3.3/1.8 V）：
- 通道独立三态
- 通道独立软播放/静音
- I²C总线诊断，包括直流和交流负载检测
集成故障保护
输入和输出失调检测器
削波检测器
ESD保护
6 V工作电压（与“启停”发动机兼容）
具备驱动2和1 Ω负载的能力

应用领域

汽车音响
汽车收音机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	四声道
	输出功率	50Wx4@4Ω
	总谐波失真+噪声(THD+N)	-
	静态电流(Iq)	-
	信噪比	110dB

	属性	参数值
	电源纹波抑制比(PSRR)	-
	效率	93%
	输入通道数	-
	功能特性	ESD保护；集成PWM滤波器；自动静音/免噪音开关；集成PLL
	工作电压	-
	工作温度	-
