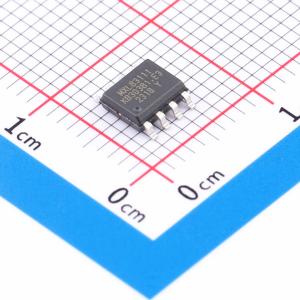

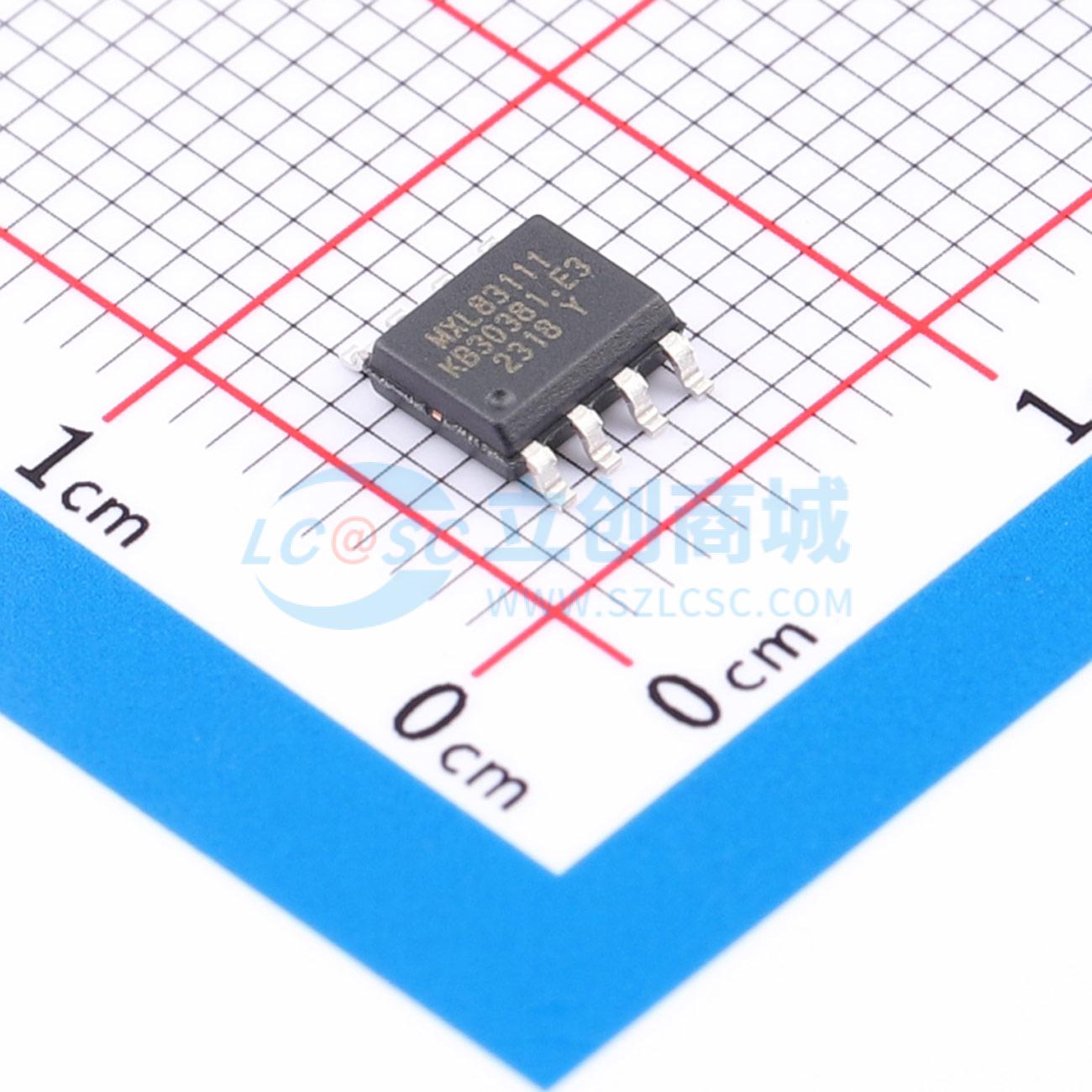

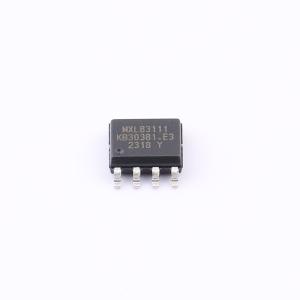

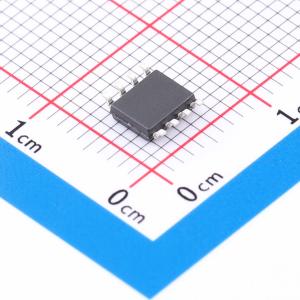

MXL83111E-ADA-R

MxL8311x ±15kV ESD保护，1/8负载，故障安全RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持差分通信的半双工RS-485/RS-422收发器，适用于恶劣的工业环境。具有故障安全、热插拔和ESD保护功能。
品牌名称: MaxLinear(迈凌)
商品型号: MXL83111E-ADA-R
商品编号: C20490836
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.186054克(g)

商品参数

商品概述

MxL83111和MxL83112（MxL8311x系列）半双工RS - 485收发器支持在恶劣工业环境中进行差分通信。总线引脚可耐受IEC电气快速瞬变（EFT）、IEC静电放电（ESD），并通过压摆率控制驱动器降低EMI传输。MxL8311x器件的电源电压范围为3.3V至5V。高接收器输入阻抗允许256个收发器共享一条公共数据总线，同时保持信号裕量，且不会造成过度负载或使用昂贵的中继器。增强型故障保护电路确保在总线短路或开路的情况下，无论总线是否端接，接收器都能提供预期输出。驱动器内置短路保护和热过载关断功能，可防止因总线争用导致的过度功耗。低功耗关断模式可延长工业笔记本电脑、传感器和太阳能供电应用等设备的电池使用寿命，热插拔功能确保上电时逻辑状态确定。

商品特性

针对开路、短路或端接线路的先进接收器故障保护
采用5V电源时，差分输出超过2.1V，与PROFIBUS兼容
1/8单位负载（256个总线节点）
宽电源范围：3.0V至5.5V
RE和DE热插拔毛刺保护
热关断功能可防止驱动器争用
压摆率受限，速率为250kbps和500kbps
小尺寸NSOIC封装
扩展温度范围：-40℃至125℃
低功耗关断模式[典型值<1μA]
强大的系统保护
±2kV EFT（IEC 61000 - 4 - 4）
±8kV ESD接触放电（IEC 61000 - 4 - 2） ±15kV ESD HBM

应用领域

工业命令与控制
楼宇自动化
仪器仪表和传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	600uA
	通讯模式	半双工
