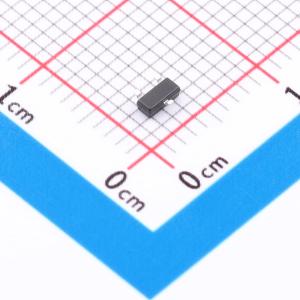

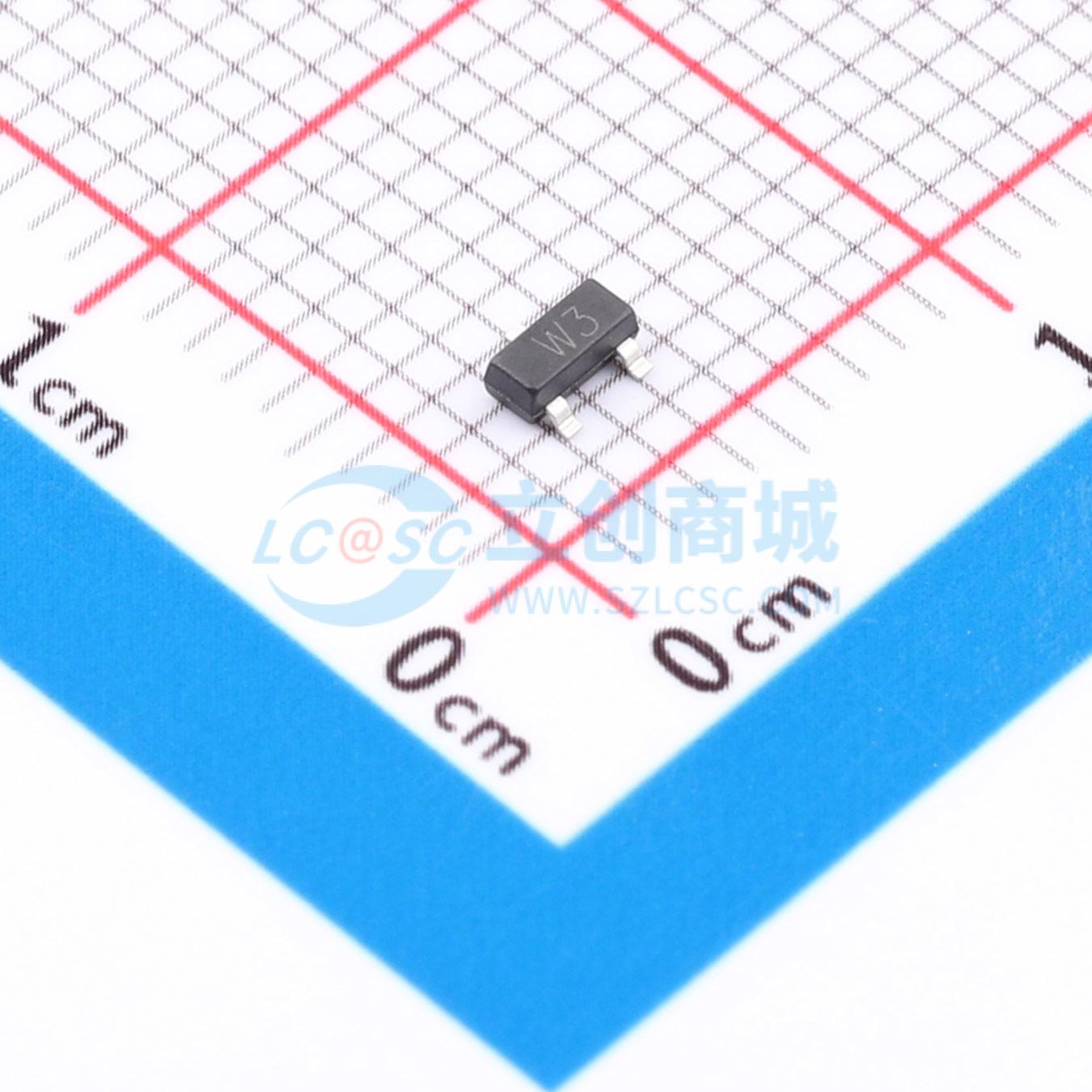

TESD24VS2BT RFG

24V截止峰值浪涌电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 24V截止峰值浪涌电流：3A@8/20us
品牌名称: Taiwan Semiconductor(台湾半导体)
商品型号: TESD24VS2BT RFG
商品编号: C20470436
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031671克(g)

商品参数

商品特性

适用于便携式电子产品的小型封装
满足 IEC61000 - 4 - 2（静电放电）±30kV（空气放电）、±30kV（接触放电）
湿气敏感度等级：根据 J - STD - 020 标准为 1 级
符合 RoHS 标准
根据 IEC 61249 - 2 - 21 标准无卤

应用领域

高速线路：USB 2.0 / VGA / DVI / SDI / HDMI
触摸屏
电池管理系统
以太网供电受电设备（POE PD）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	70V
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	200W@8/20us

	属性	参数值
	击穿电压	25.4V
	反向电流(Ir)	50nA
	类型	ESD
	Cj-结电容	11pF
