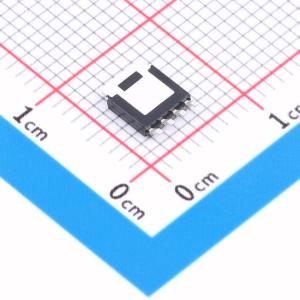

PSMN9R8-100YSFX
PSMN9R8-100YSFX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN9R8-100YSFX
- 商品编号
- C20444474
- 商品封装
- LFPAK-56
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 8.3mΩ@10V | |
| 耗散功率(Pd) | 147W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 34nC | |
| 输入电容(Ciss) | 2.417nF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 579pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
NextPower 100 V标准电平栅极驱动MOSFET。可在175°C环境下工作,适用于工业和消费类应用。
商品特性
- 低反向恢复电荷(Qrr),效率更高,尖峰更低
- 低栅极电荷(QG)×导通电阻(RDSon)品质因数(FOM),适用于高效开关应用
- 高雪崩能量额定值(EAS)
- 雪崩额定,100%测试
- 无卤且符合RoHS标准的LFPAK56封装
- 可波峰焊的LFPAK56封装
应用领域
- 交直流(AC-DC)和直流-直流(DC-DC)同步整流器
- 48 V直流-直流(DC-DC)原边开关
- 无刷直流(BLDC)电机控制
- USB功率传输(USB-PD)和移动快速充电适配器
- 反激式和谐振拓扑
