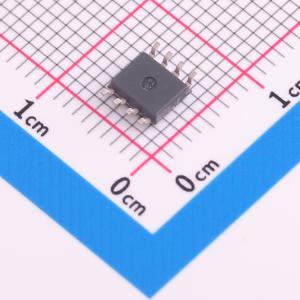

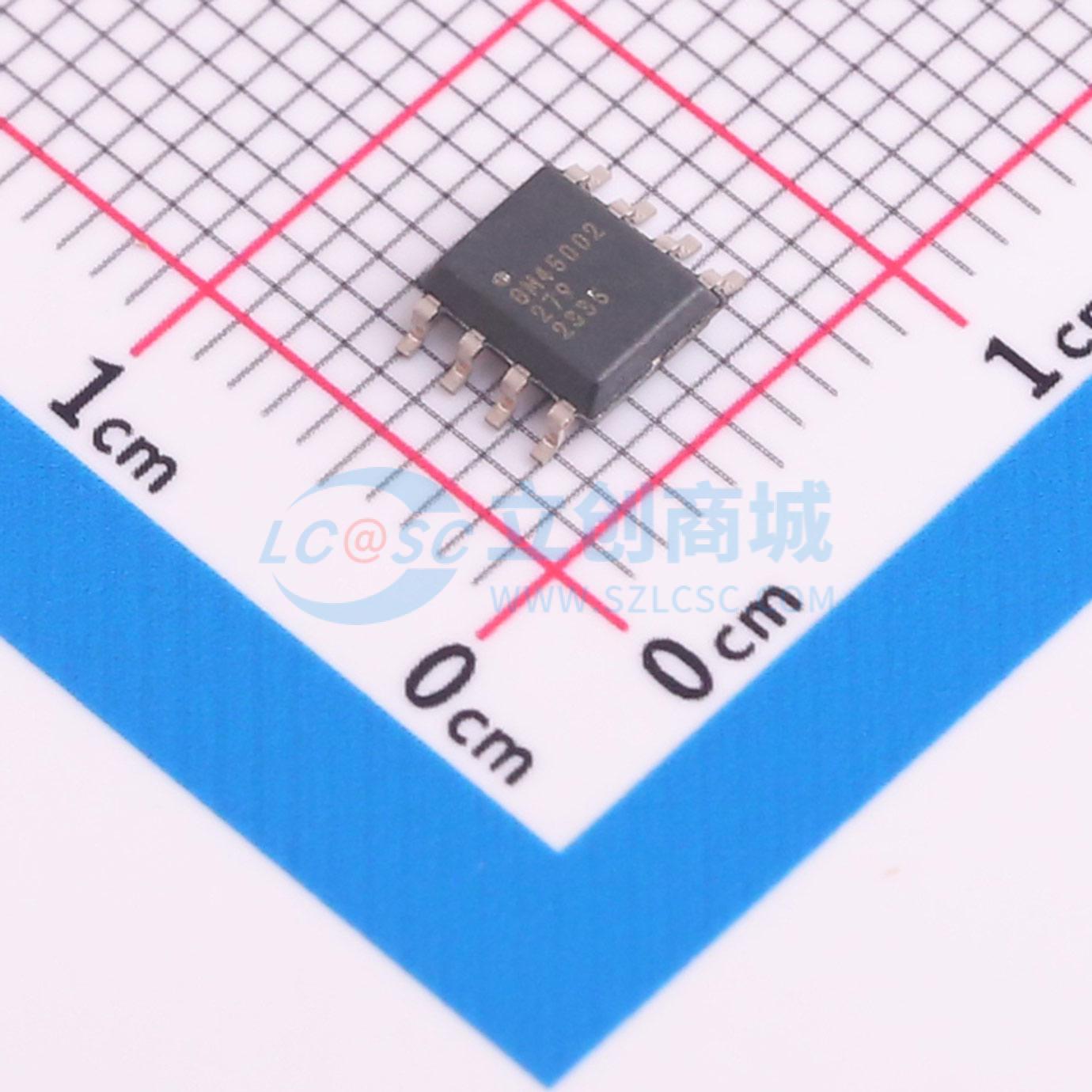

温馨提醒：图片仅供参考，商品以实物为准

GM45002ARZ-R7

5V精密CMOS运放

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: GM45002ARZ-R7 是工业应用中噪声最低的精确轨对轨输入输出的CMOS 放大器，实现了高直流精度和功耗的均衡性，可用于任何精密运放应用。例如数模模数转换器、音频、工业控制、精密滤波器、电子秤、机动车碰撞避免、锁相环滤波器等
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM45002ARZ-R7
商品编号: C20421907
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.150548克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	单电源电压	2.7V~5.5V
	输入失调电压(Vos)	6uV
	输入失调电压温漂(Vos TC)	400nV/℃
	增益带宽积(GBW)	28MHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	11V/us

	属性	参数值
	共模抑制比(CMRR)	107dB
	输入电压噪声密度(eN)	2.7nV/√Hz@10kHz
	输入偏置电流(Ib)	0.5pA
	静态电流(Iq)	6mA
	输出电流	220mA
	输入失调电流(Ios)	5pA
	工作温度	-40℃~+125℃
	功能特性	反相位输入保护

商品概述

GM4500/GM45002 是工业应用中噪声最低的精确CMOS放大器，实现了高直流精度和功耗的均衡性。GM4500/GM45002 提供了低噪声（2.7nV/√Hz 在 10kHz 处）、低总谐波失真加噪声（0.0007%）和低电压应用下的高精度表现（最大 270µV 对应整个共模电压范围）。在输入和输出端进行轨对轨切换的能力使设计人员能够基于单电源供电的模数转换器 (ADC) 缓冲器和其他宽动态范围设备。GM4500/GM45002 的高精度性能提高了低电压应用场景下的分辨率和动态范围。如麦克风前置放大器和音频混合控制台等音频应用，就受益于 GM4500/GM45002 的低噪声、低失真和高输出电流能力，从而降低系统级噪声表现并保持音频精确度。GM4500/GM45002 的高精度和轨对轨输入和输出有利于数据采集、过程控制和锁相环滤波器应用。GM4500/GM45002 工作在 -40°C ~ +125°C 温度范围，提供无铅，GM4500 提供 8 引脚 MSOP 封装，GM45002 提供 8 引脚 MSOP 和 SO 封装。

商品特性

低噪声：2.7nV/√Hz 在 f = 10kHz 处
低失调电压：270µV 最大值（全 VCM 范围）
失调电压漂移：0.4µV/°C 典型值和 2.3µV/°C 最大值
带宽：28MHz
轨对轨输入输出
增益恒定
2.7V ~ 5.5V 供电电源
-40°C ~ +125°C 结温工作

应用领域

数模模数转换器
音频
工业控制
精密滤波器
电子秤
机动车碰撞避免
锁相环滤波器
