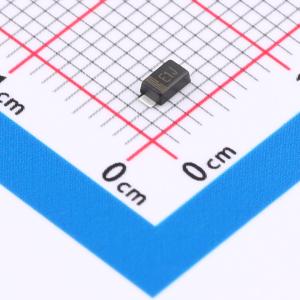

温馨提醒：图片仅供参考，商品以实物为准
ES1JW
耐压:600V 电流:1A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：塑料封装符合UL 94V-0阻燃等级。 适用于表面贴装应用。 低反向泄漏。 内置应力消除，便于自动贴装。 高正向浪涌电流能力。 保证高温焊接：端子260℃/10秒。 玻璃钝化芯片结
- 品牌名称
- FUXINSEMI(富芯森美)
- 商品型号
- ES1JW
- 商品编号
- C20420255
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.7V@1A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 30A |
商品特性
- 塑料封装符合保险商实验室94V-0阻燃等级
- 适用于表面贴装应用
- 低反向漏电流
- 内置应力消除结构，适合自动化贴装
- 高正向浪涌电流能力
- 保证可承受高温焊接：端子处260°C持续10秒
- 玻璃钝化芯片结
- 外壳：符合JEDEC标准的SOD-123FL模塑塑料体
- 端子：镀锡，可焊性符合方法2026
- 极性：色带表示阴极端
- 安装位置：任意
