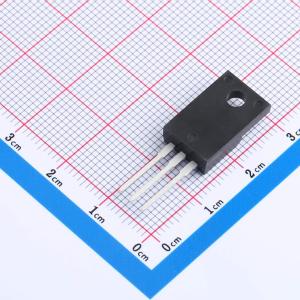

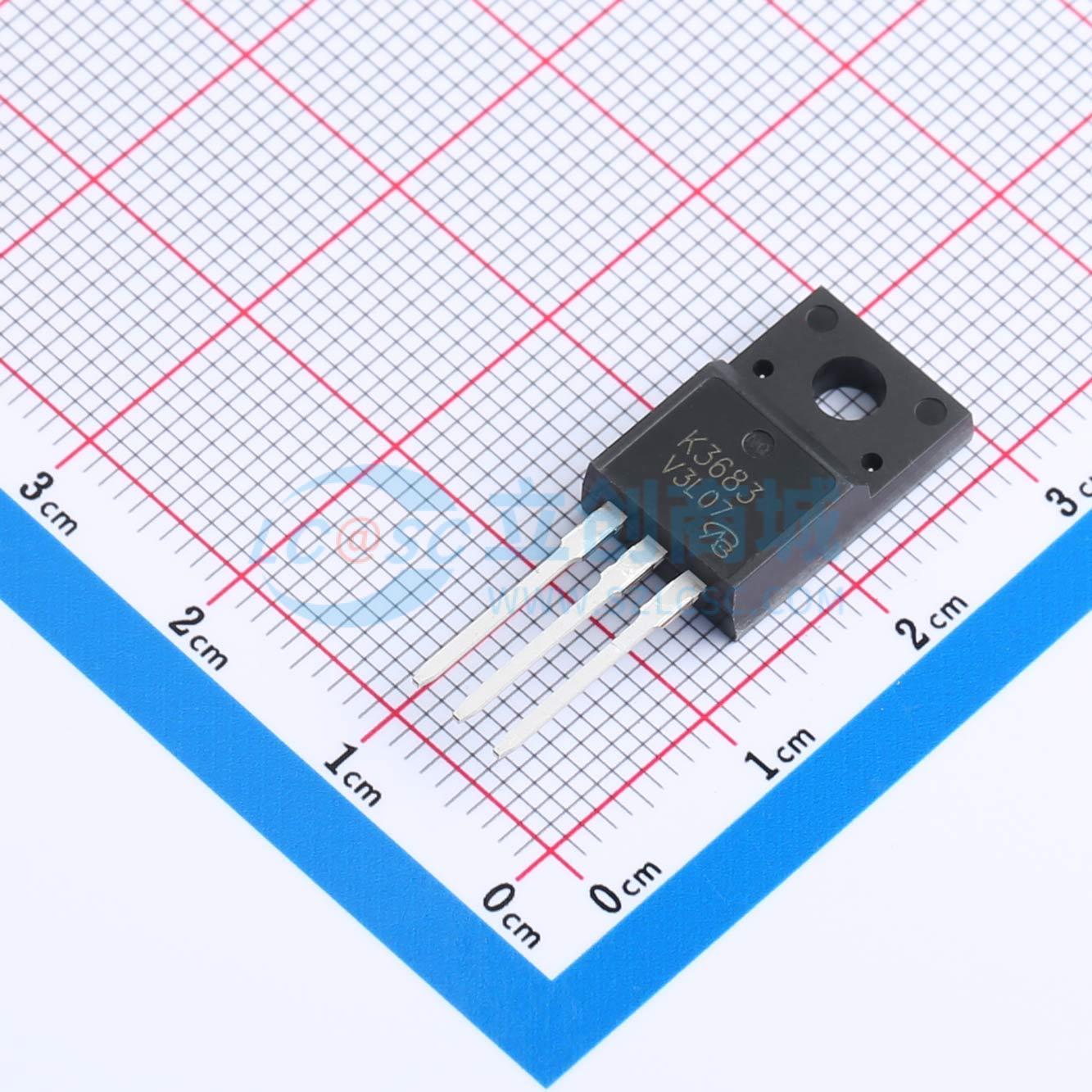

温馨提醒：图片仅供参考，商品以实物为准
K3683-01MR-VB
1个N沟道 耐压:550V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N场效应管，采用Plannar技术制造。适用于低至中功率电源模块、工业电机驱动模块。TO220F；N—Channel沟道,550V；18A；RDS(ON)=260mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- K3683-01MR-VB
- 商品编号
- C20417630
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 5.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 550V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 150nC@10V | |
| 输入电容(Ciss) | 3.094nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 152pF |
商品特性
- 沟槽功率MOSFET
- 175°C结温
- 低热阻封装
- 100%进行栅极电阻（Rg）测试
- 符合RoHS标准
应用领域
- 隔离式DC/DC转换器
