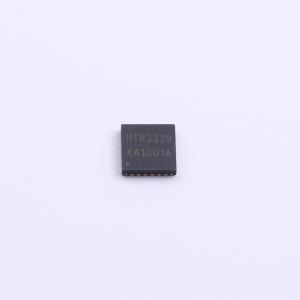

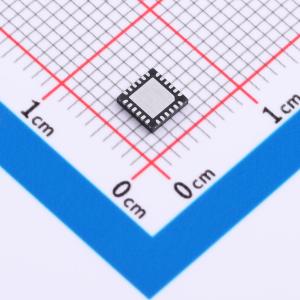

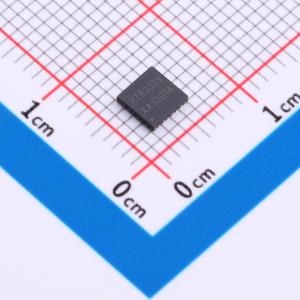

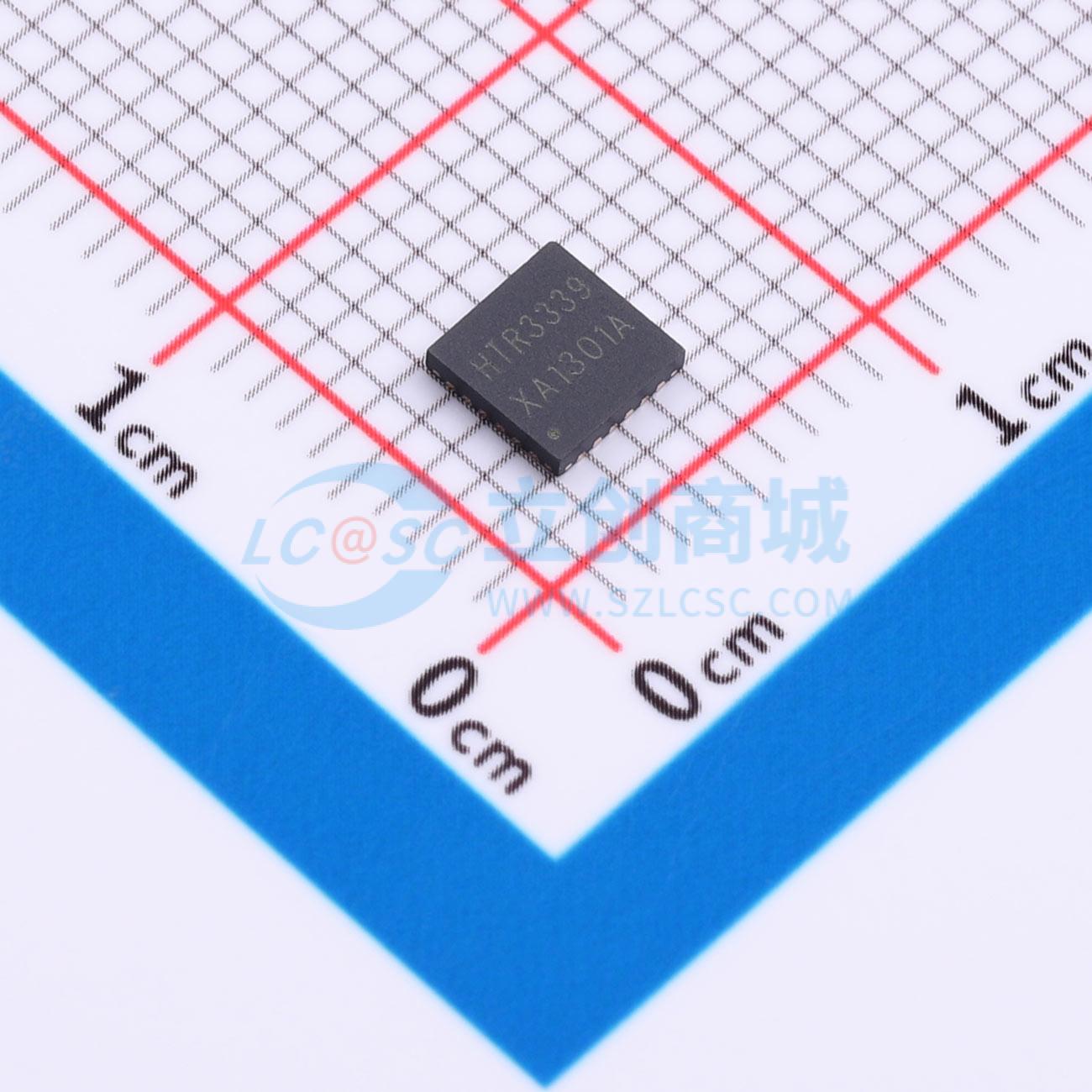

HTR3339SQER

HTR33xx 是一款具有 2.2V~5.5V 电源电压范围的 16 位 I²C 总线和 SMBus IO 扩展器。16 个 IO 中的任何一个都可以独立配置为输入或输出。同时，任何 IO 都能够直接驱动 LED。 上电时，IO 默认配置为输入。配置通过 I²C 接口设置，例如输入或输出选择、极性反转等。 当 IO 配置为输入时，系统会持续监控其状态变化。状态变化由 INTN 输出指示。一旦通过 I²C 接口读取 IO 状态，INTN 输出即被清除。 HTR3339 具有 RSTN 引脚，用于将寄存器设置为其默认值。HTR3335、HTR33351 和 HTR3339 不包含内部 IO 上拉电阻，因此当它们配置为输入且未使用时，需要在未使用的 IO 上连接外部上拉和下拉电阻。 HTR3339 有 4 个可编程器件地址，而 HTR3355 和 HTR3335 有 8 个，HTR33351 有 1 个。 HTR33xx 提供 QFN4×4-24L 和 QFN3×3-20L 封装。 上电后，当 VCC 达到 VPORR 时，会执行内部上电复位，HTR33xx 的寄存器恢复为默认状态。之后，必须将 VCC 降至 VPORF 以下，以进行另一次上电复位循环。 寄存器 In/Out_P0 和 In/Out_P1 可将 IO 配置为输入或输出。寄存器的每一位对应一个 IO，该位置“1”为输入，置“0”为输出。默认值为“0”，即输出状态。 当 IO 设置为输入时，可通过 I²C 接口读取寄存器 Input_P0 和 Input_P1 来获取当前 IO 的逻辑状态。 一旦 IO 配置为输入，HTR33xx 将监控其状态。输入 IO 状态的变化（从高电平到低电平或从低电平到高电平）可触发 INTN 引脚变为低电平状态。INTN 为开漏输出，低电平有效，需要外部上拉电阻。

• 电源电压范围：2.2V~5.5V
• 能够直接驱动 LED
• 16 个 IO 可独立配置为输入或输出
• 支持中断，低电平有效
• 标准 I²C 接口，8 个可编程器件地址（HTR3339 为 4 个，HTR33351 为 1 个）
• 支持反极性配置
• 低待机电流消耗
• 无铅封装，QFN4×4-24L，QFN3×3-20L

• I²C 总线应用的 GPIO 扩展
