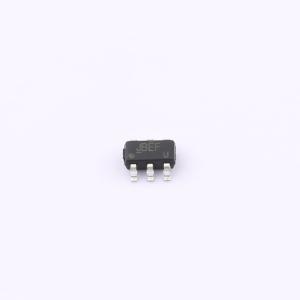

TS5A63157DBVR(UMW)
二选一模拟开关电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS5A63157是一款基于CMOS技术的模拟开关。它具有低功耗、低传输延迟和低输出阻抗的特点。模拟信号和数字信号的电压输出范围可以从VCC或GND开始
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TS5A63157DBVR(UMW)
- 商品编号
- C20417167
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0422克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 3Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | - | |
| 导通时间(ton) | 24ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 13ns | |
| 带宽 | 350MHz | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 800ps | |
| 功能特性 | 故障保护 | |
| 电荷注入 | 7pC |
商品概述
TS5A63157是一款基于CMOS技术的模拟开关。它具有低功耗、低传输延迟和低输出阻抗的特点。模拟信号和数字信号的电压输出范围可以从VCC或GND开始。选择输入端具有过压保护功能，允许输入电压高于VCC，最高可达7V，且引脚不会被烧毁。
商品特性
- 低功耗
- 高传输速度
- 翻转标准CMOS逻辑电平
- 高带宽，高线性度
- 适用于NTSC/PAL视频、音频、SPDIF和HDTV的开关
- 可用于时钟开关和数据选择开关
- 低输出阻抗
- 先断后通保护，防止短路
- 工作温度 -55℃ ~ +125℃
