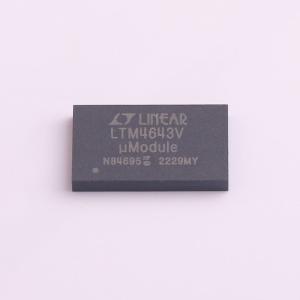

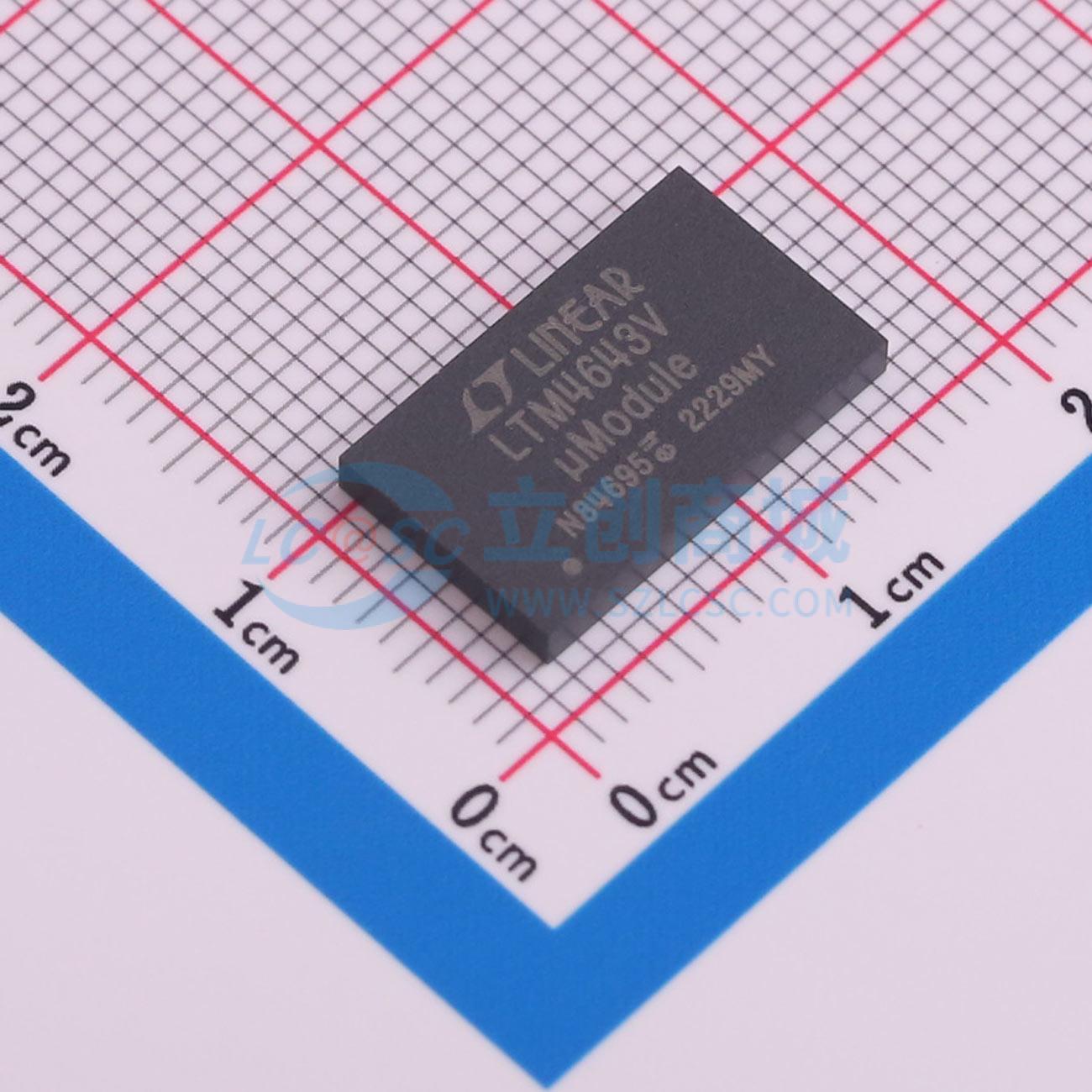

LTM4643EV#PBF

超薄四通道uModule调节器，具有可配置的3A输出阵列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款四路 DC/DC 降压 μModule（电源模块）稳压器，每个输出的电流为 3A。输出可并联成阵列，最大输出能力可达 12A。该封装内包含开关控制器、功率 FET、电感器和支持组件。在 4V 至 20V 或使用外部偏置电源时 2.375V 至 20V 的输入电压范围内工作，每个输出电压范围为 0.6V 至 3.3V，由单个外部电阻设置。其高效设计可实现每通道 3A 的连续输出电流。仅需大容量输入和输出电容器。故障保护功能包括过压、过流和过温保护。它提供 9mm×15mm×1.82mm LGA 和 9mm×15mm×2.42mm BGA 封装，BGA 封装有 SnPb 或符合 RoHS 标准的端子涂层。
品牌名称: ADI(亚德诺)
商品型号: LTM4643EV#PBF
商品编号: C20416139

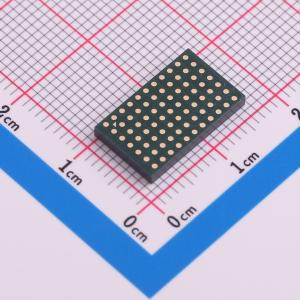

商品封装: LGA-77(9x15)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	4
	工作电压(Vin)	4V~20V
	输出电压精度	±1.5%
	输出电压(Vout)	600mV~3.3V
	输出电流(最大值)	3A
	静态电流(Iq)	6mA

商品概述

一款四路 DC/DC 降压 μModule（电源模块）稳压器，每个输出的电流为 3A。输出可并联成阵列，最大输出能力可达 12A。该封装内包含开关控制器、功率 FET、电感器和支持组件。在 4V 至 20V 或使用外部偏置电源时 2.375V 至 20V 的输入电压范围内工作，每个输出电压范围为 0.6V 至 3.3V，由单个外部电阻设置。其高效设计可实现每通道 3A 的连续输出电流。仅需大容量输入和输出电容器。故障保护功能包括过压、过流和过温保护。它提供 9mm×15mm×1.82mm LGA 和 9mm×15mm×2.42mm BGA 封装，BGA 封装有 SnPb 或符合 RoHS 标准的端子涂层。

商品特性

四路输出降压 μModule 稳压器，每个输出 3A
宽输入电压范围：4V 至 20V
使用外部偏置时为 2.375V 至 20V
输出电压 0.6V 至 3.3V
每通道 3A 直流输出电流
总输出电压调节精度 ±1.5%
电流模式控制，快速瞬态响应
可并联以获得更高输出电流
输出电压跟踪
内部温度感应二极管输出
外部频率同步
过压、过流和过温保护
9mm×15mm×1.82mm LGA 和 9mm×15mm×2.42mm BGA 封装

应用领域

FPGA、GPU 和 ASIC 应用
PCIe 和背板 PCB 安装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(190个/托盘，最小起订量 1 个)

个

起订量：1 个190个/托盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	开关频率	1.2MHz
	纹波噪声	5mVp-p
	特性	过流保护；过压保护；过热保护
	长度	15mm
	宽度	9mm
	高度	1.82mm
	工作温度	-40℃~+125℃
