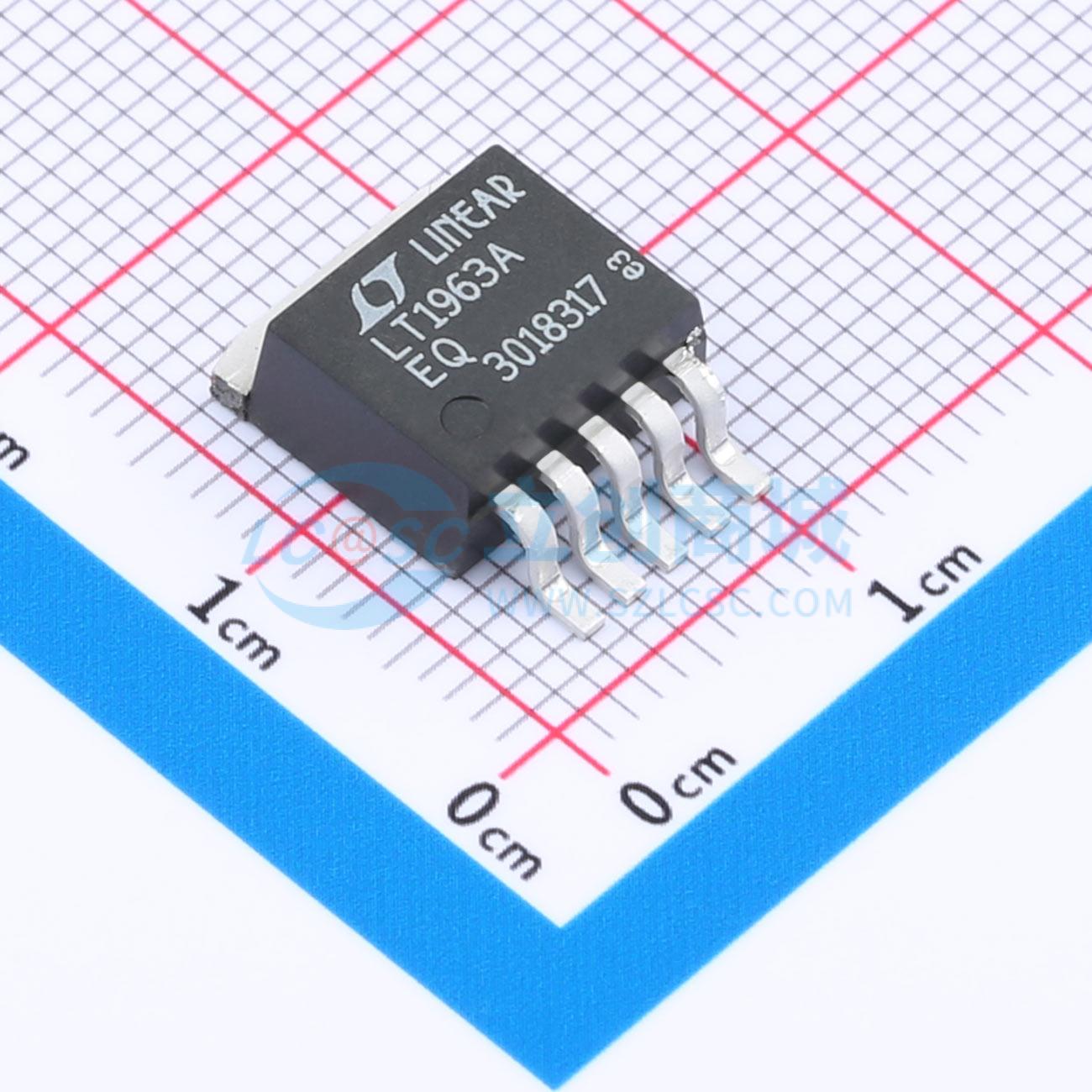

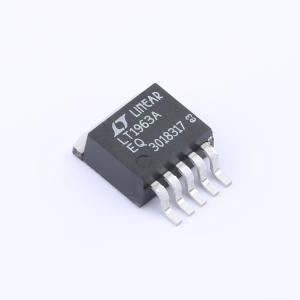

温馨提醒：图片仅供参考，商品以实物为准

LT1963AEQ#PBF

1.5A、低噪声、快速瞬态响应 LDO 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低压差线性稳压器针对快速瞬态响应进行了优化。能够提供1.5A的输出电流，压差为340mV。工作静态电流为1mA，关断时降至<1uA。静态电流得到良好控制，在压差状态下不会像其他许多稳压器那样上升。除了快速瞬态响应外，输出噪声非常低，非常适合敏感的射频电源应用。输出电压范围为1.21V至20V。与低至10uF的输出电容器配合使用时稳定。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。提供固定输出电压1.5V、1.8V、2.5V、3.3V，以及一个带1.21V参考电压的可调器件。提供5引脚TO-220、DD、3引脚SOT-223、8引脚SO和16引脚TSSOP封装。
品牌名称: ADI(亚德诺)
商品型号: LT1963AEQ#PBF
商品编号: C20415348
商品封装: D2PAK-5
包装方式: 管装
商品毛重: 2.276克(g)

商品参数

商品概述

LT1963A系列是为快速瞬态响应而优化的低压差稳压器。该器件能够提供1.5A的输出电流，压差为340mV。工作静态电流为1mA，关断时降至<1µA。静态电流得到很好的控制；与许多其他稳压器不同，它在压差状态下不会升高。除了快速瞬态响应外，LT1963A稳压器的输出噪声非常低，这使其非常适合用于对噪声敏感的射频电源应用。输出电压范围为1.21V至20V。LT1963A稳压器在输出电容低至10µF时仍能保持稳定。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供1.5V、1.8V、2.5V、3.3V的固定输出电压版本，以及一款参考电压为1.21V的可调版本。LT1963A稳压器提供5引脚TO - 220、DD、3引脚SOT - 223、8引脚SO和16引脚TSSOP封装。

商品特性

针对快速瞬态响应进行优化
输出电流：1.5A
压差：340mV
低噪声：40µVRMS（10Hz至100kHz）
静态电流1mA
无需保护二极管
压差状态下静态电流可控
固定输出电压：1.5V、1.8V、2.5V、3.3V
输出电压可在1.21V至20V之间调节
关断时静态电流<1µA
搭配10µF输出电容时保持稳定
搭配陶瓷电容时保持稳定
反接电池保护
无反向电流
热保护
5引脚TO - 220、DD、3引脚SOT - 223和8引脚SO封装

应用领域

3.3V至2.5V逻辑电源
开关电源后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	63dB@(120Hz)
	压差	340mV@(1.5A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	40uVrms
	特性	过流保护；反接保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
