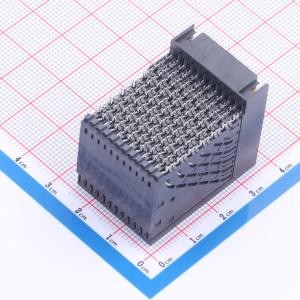

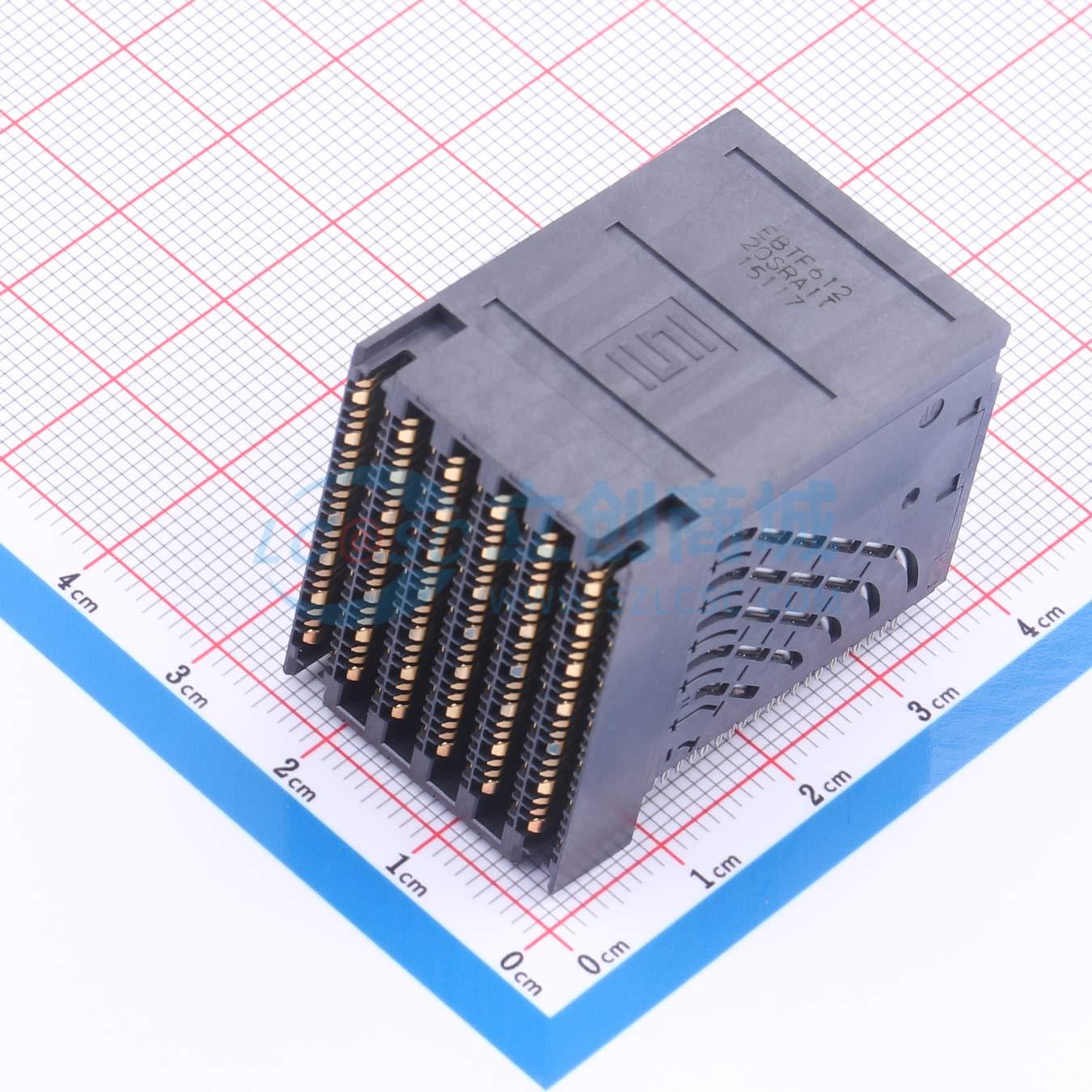

温馨提醒：图片仅供参考，商品以实物为准
EBTF-6-12-2.0-S-RA-1
144P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：ExaMAX® 高速背板系统:符合各种行业规范。 超过 28 Gbps 标准的 OIF CEI 28G LR 规范。 24 72 对设计(4 和 6 对;6、8、10 和 12 列)。 晶圆设计每列包含一个边带信号
- 品牌名称
- SAMTEC
- 商品型号
- EBTF-6-12-2.0-S-RA-1
- 商品编号
- C20357358
- 商品封装
- 弯插,P=2mm
- 包装方式
- 托盘
- 商品毛重
- 38.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 板对板与背板连接器 | |
| PIN总数 | 144P | |
| 排数 | 12 | |
| 额定电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 150V | |
| 触头材质 | 铜合金 | |
| 工作温度 | -55℃~+105℃ |
商品特性
- 满足多种行业规范
- 超过28 Gbps标准的OIF CEI - 28G - LR规范
- 24 - 72对设计（4和6对；6、8、10和12列）
- 晶圆设计每列包含一个边带信号
- 压配尾端提供可靠的电气连接
- 支持PCIe 6.0/CXL 3.1
- 交错差分对设计
- 与2.4 mm擦拭有两个可靠的接触点
- 屏蔽晶圆设计可减少串扰
- 30和34 AWG Eye Speed超超低偏斜双轴电缆可改善信号完整性，提高灵活性和可布线性
- 具有模块化灵活性，高度可定制
- 由于层数减少而降低成本
- 支持PCIe 6.0/CXL 3.1
- Eye Speed Thinax超高性能双轴电缆版本正在开发中
- 传统、共面和直接母正交
- 正在开发：8对以实现更大的设计灵活性
