温馨提醒：图片仅供参考，商品以实物为准

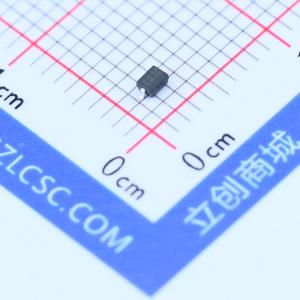

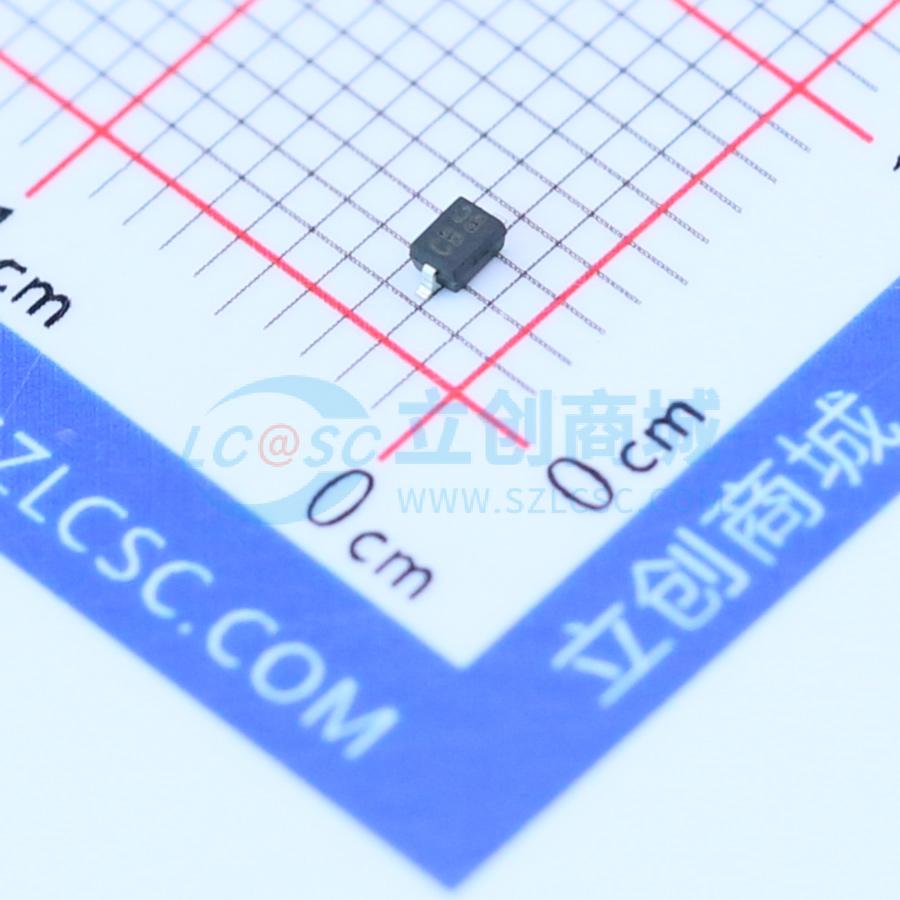

RLSD32A241C
双向ESD 24V截止 峰值脉冲电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLSD32A241C
- 商品编号
- C20970
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 320W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 320瓦峰值脉冲功率（tp = 8/20μs）
- 保护一条I/O线或电源线
- 工作电压：3.3V、5V、8V、12V、15V、24V、36V
- 低钳位电压
- 低漏电流
- IEC61000-4-2（静电放电）±30kV（空气放电）、±30kV（接触放电）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑及手持设备
- 便携式仪器
- 数码相机
- MP3播放器
