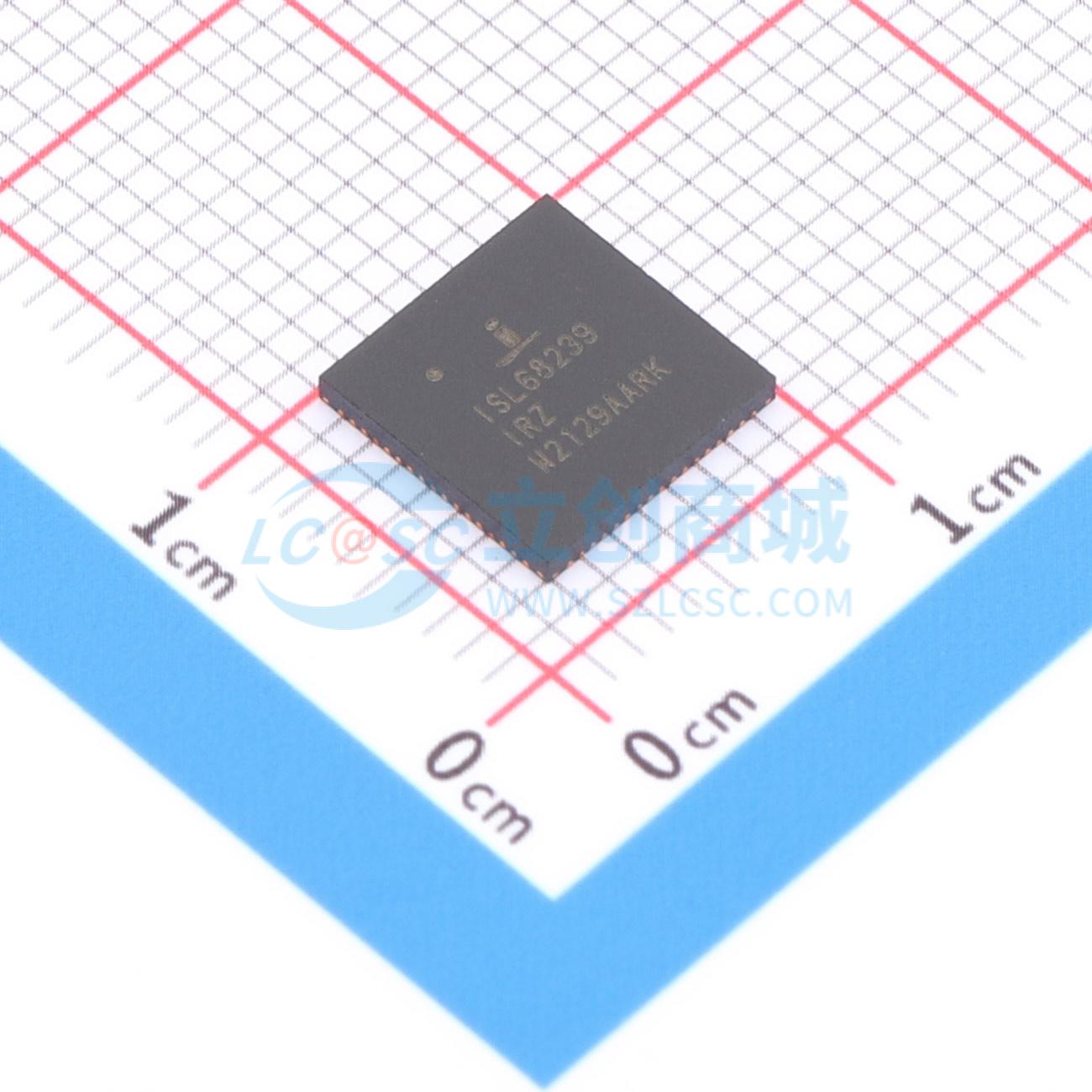

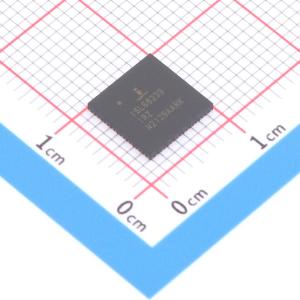

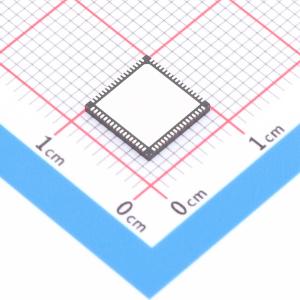

ISL68239IRAZ-T

ISL68229和ISL68239是数字三输出多相（X+Y+Z≤12）PWM控制器，支持PMBus V1.3/AVSBus接口。该控制器可配置为支持三个输出（X、Y和Z）上最多达十二相的任意相位分配。例如，支持10+1+1、10+2、8+2+1，甚至以12+0配置进行单输出操作。更高的功率密度，加上对PMBus V1.3接口的支持，使该器件能够满足任何苛刻的电源要求。 此外，具备AVSBus的ISL68239通过提供一个通用高速接口来补充PMBus，以加速控制器与负载之间的点对点通信，从而静态和动态地控制处理器电压，实现平衡、高效的电源设计。 ISL68229和ISL68239采用瑞萨专有的数字合成电流调制方案，在整个负载范围内实现了瞬态响应、易于调节和效率的业界最佳组合。二极管仿真和自动相位添加/删除功能使您无论负载条件如何，都能从转换器中获得最高效率。您可以使用直观的瑞萨PowerNavigator对器件进行配置和监控。 凭借最少的外部元件、简单的配置、强大的故障管理和高精度的调节能力，实现高性能多相稳压器从未如此简单。

• 先进的线性数字调制方案
• 具备PFM模式的自动相位添加/删除功能，实现出色的负载与效率曲线
• 双沿调制，可选二极管制动，实现更快的瞬态响应
• 出色的VOUT转换性能
• 零延迟合成电流控制，实现出色的高频电流平衡
• 每个输出的相位分配灵活，范围从0到12相
• 高达2MHz的开关频率操作，适用于高密度设计
• 差分远程电压感应，在负载、线路和温度变化时支持±0.5%的闭环系统精度
• 高精度电流感应，实现出色的负载线调节和精确的过流保护（OCP）
• 支持全系列瑞萨智能功率级（SPS）器件
• 全面的故障管理，实现高可靠性系统
• 逐脉冲（每相）和总输出电流限制
• 具备首个故障指示的黑匣子状态记录功能
• 使用PowerNavigator进行直观配置
• 兼容SMBus/PMBus V1.3
• 最多16种用户配置存储在器件的非易失性存储器（NVM）中

• DDR内存解决方案
• 人工智能/加速卡（FPGA、ASIC）
• 网络设备
• 服务器/存储设备
• 电信/数据通信设备
• 负载点电源（内存、DSP、ASIC、FPGA）
