这些8位寄存器具有三态输出，专门用于驱动高电容或相对低阻抗负载。高阻抗三态和增强的高逻辑电平驱动能力，使这些寄存器能够直接连接并驱动总线系统中的总线线路，无需接口或上拉组件。这些器件特别适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。

'LS373和'S373的八个锁存器是透明D型锁存器，这意味着当使能（C或CLK）输入为高电平时，Q输出跟随数据（D）输入。当C或CLK变为低电平时，输出锁存为设置的数据电平。

'LS374和'S374的八个触发器是边沿触发D型触发器。在时钟的正跳变时，Q输出设置为D输入处设置的逻辑状态。

'S373和'S374器件的使能/时钟线采用施密特触发器缓冲输入，由于输入迟滞，交流和直流噪声抑制能力通常提高400mV，简化了系统设计。缓冲输出控制（OC）输入可用于将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态。在高阻抗状态下，输出不会显著加载或驱动总线线路。

OC（上划线）不影响锁存器或触发器的内部操作。也就是说，即使输出关闭，旧数据也可以保留或新数据可以输入。

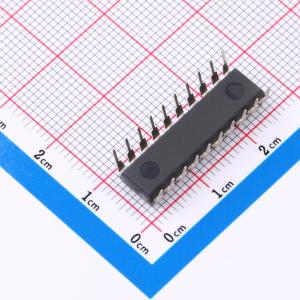

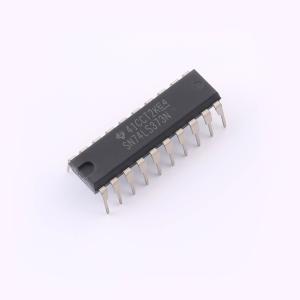

SN74LS373NE4
